아남 튜너 중에 이런 모델은 처음이고
특이한 기능이 있는데.
그건 시계와 타이머기능
처음 가져왔을 때는 시계 기능이 있는지도 몰랐고 안 들어왔거든요?
쿼즈락 에 홀려서... 가저왔는데

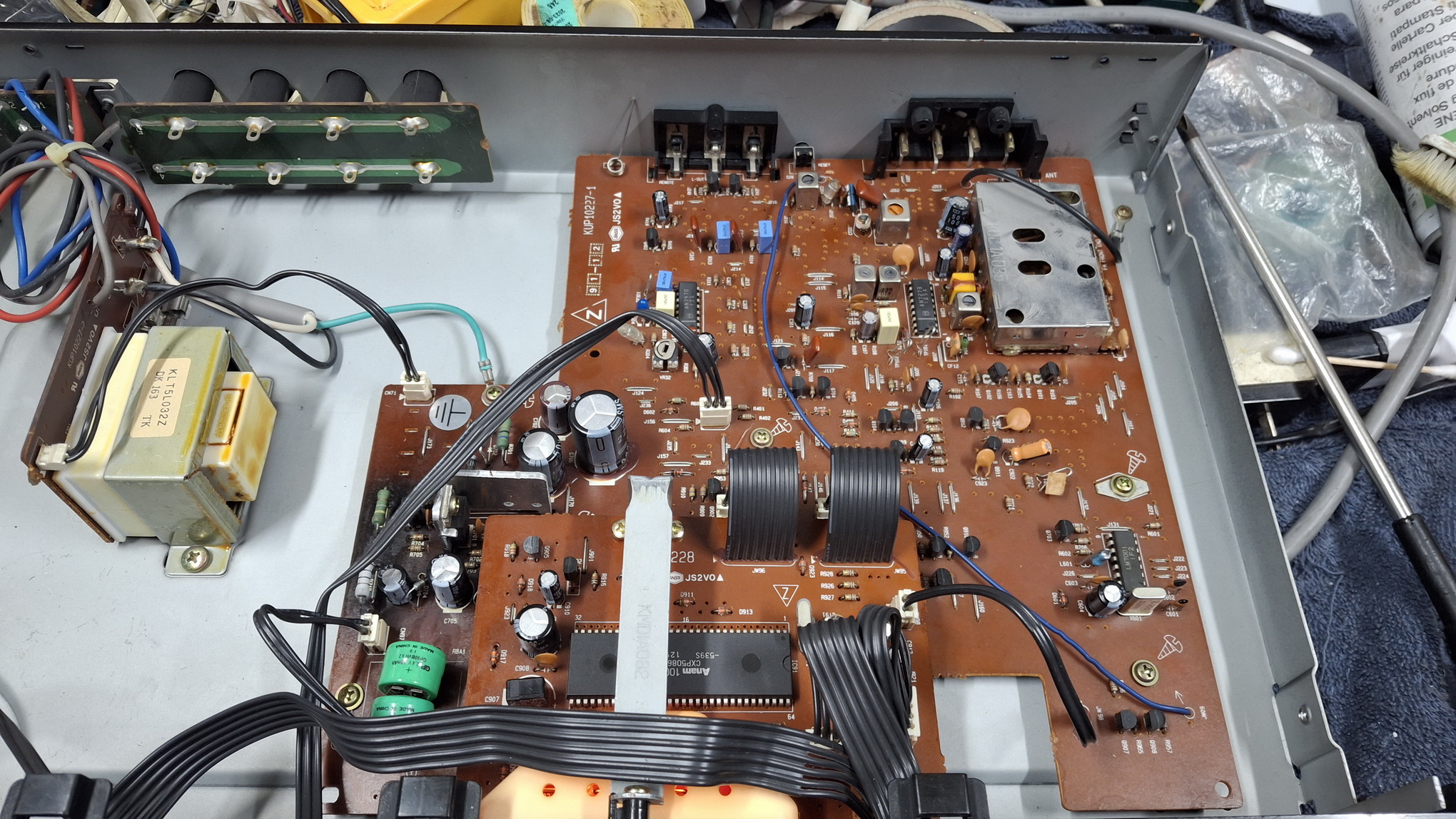

기기 구성은
TD 2010 급인데
아남이 마쓰시타하고 제휴 관계 시절 제품이라서 그런가 FM IF IC MPX ic 전부 마쯔시타제 2개 ic 주변 케페시터교환
전원부 열화된 커패시터 교환하고
백업 배터리 (발타) 4.8V는 쇼트 상태라 제거하고

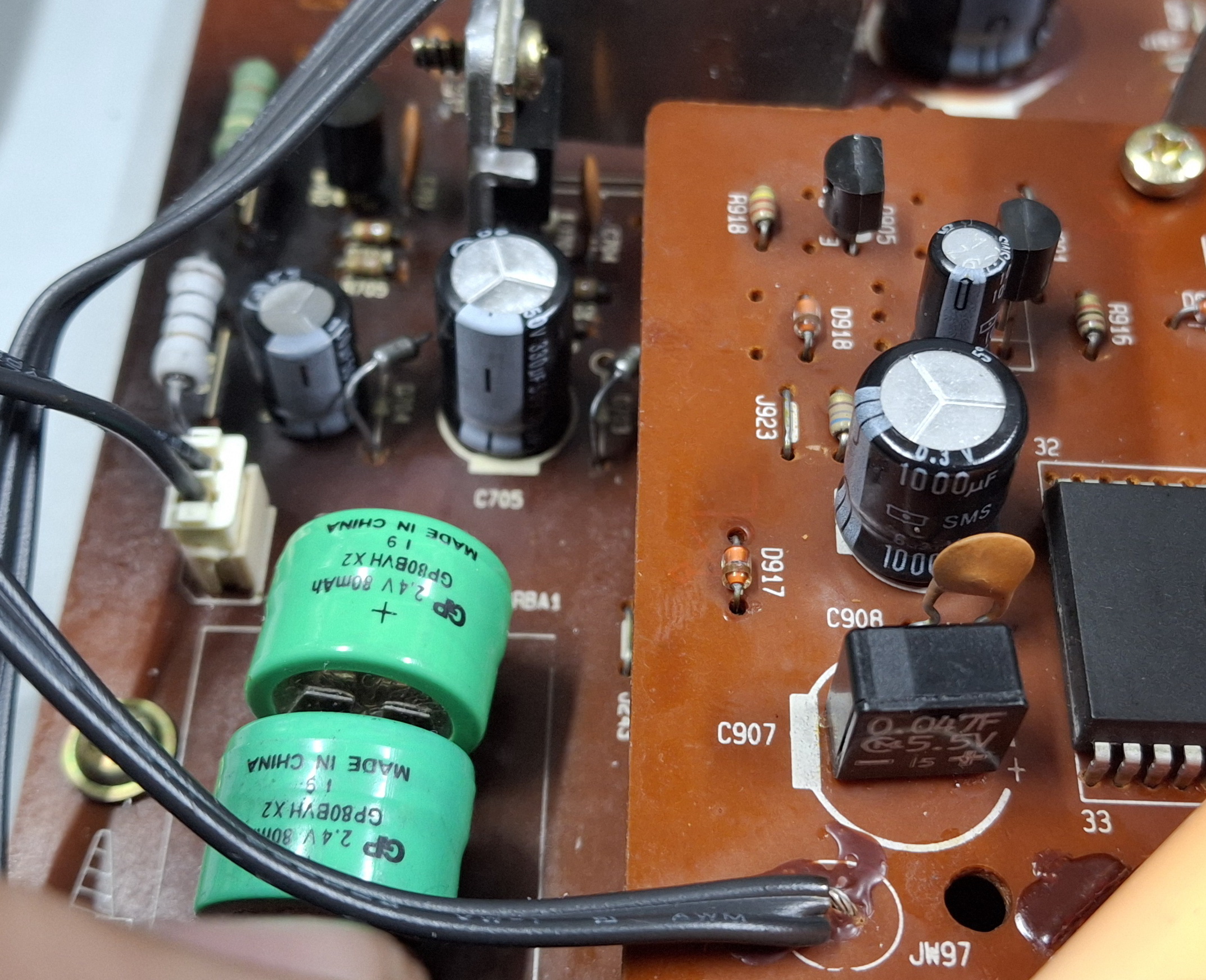

2.4V 백업 배터리를 2개 사서 직렬로 연결 장착
슈퍼케페시터는 다른 것을 장착했다 다시 원래 것 달아주었는데
(여기서부터 무언가 감이 안 좋더군요)
이유는 용량이 너무 달라서 구할수 없어요 0.047F
용산에서 파는 건 이것보다 다 높군요

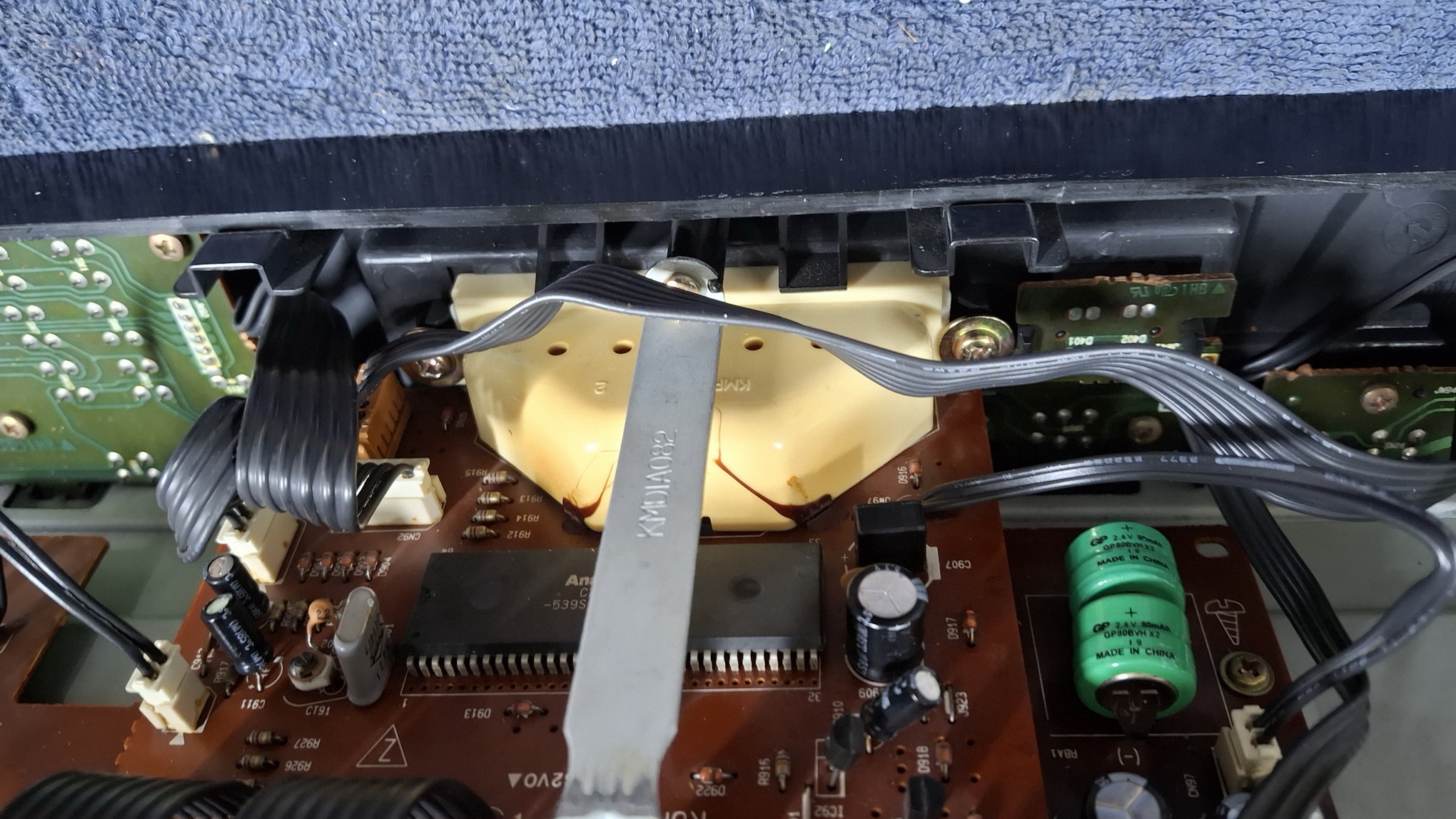

촬영은 못 했는데 숫자 창 백라이트는 전구로 구성 총 4개이더군요
시계 모드 시 뒤에 2개 들어오고 튜너 시는 앞 2개 가 들어옵니다(밝기차이 만들기 위해)
3mm 전구인데 12v 같더군요
시간표시는 4.8v 배터리가 충전되어야 들어오는 것 같더군요
중요한 문제는 여기서부터입니다. !!!!!
시간은 백업이 되었지만! 하지만!
전원을 완전히 차단하면
채널 메모리는 지워지더군요 (전원코드가 연결되어 있으면 채널 메모리 유지됩니다)
슈퍼커패시터 문제도 아닌 것이 교환해 봤는데 차이가 없습니다
채널 기억은 슈퍼커패시터가 아니라
슈퍼커패시터 옆에 있는 1000uf 6.3v가 담당하는 것이 아닌가?
가져올 때는 전원을 처음 넣었을 때 채널이 기억 상태였던 것 같은데
슈퍼케페시터는 무슨 역할인지
