저가형 오디오 생활을 하다보니 케이스에서 누설전류가 흐르더 군요
잘 모르시겠으면 전원 만 끈 상태에서 손등으로 케이스를 살짝만 닿게하여 조금씩 케이스 면으로 움직여 보면 '찌리리~' 한 것이 느껴지면 흐르는 겁니다.
원인과 해결방법은 많지만 각설하고 쉽게 할수 있는 외부 케이블 방식을 알려드리겠습니다
이전에는 그냥 악어 클립만으로 해결했었는데 좀 더 안정적으로 만들어 봤습니다
아래는 증상에 대한 사진입니다

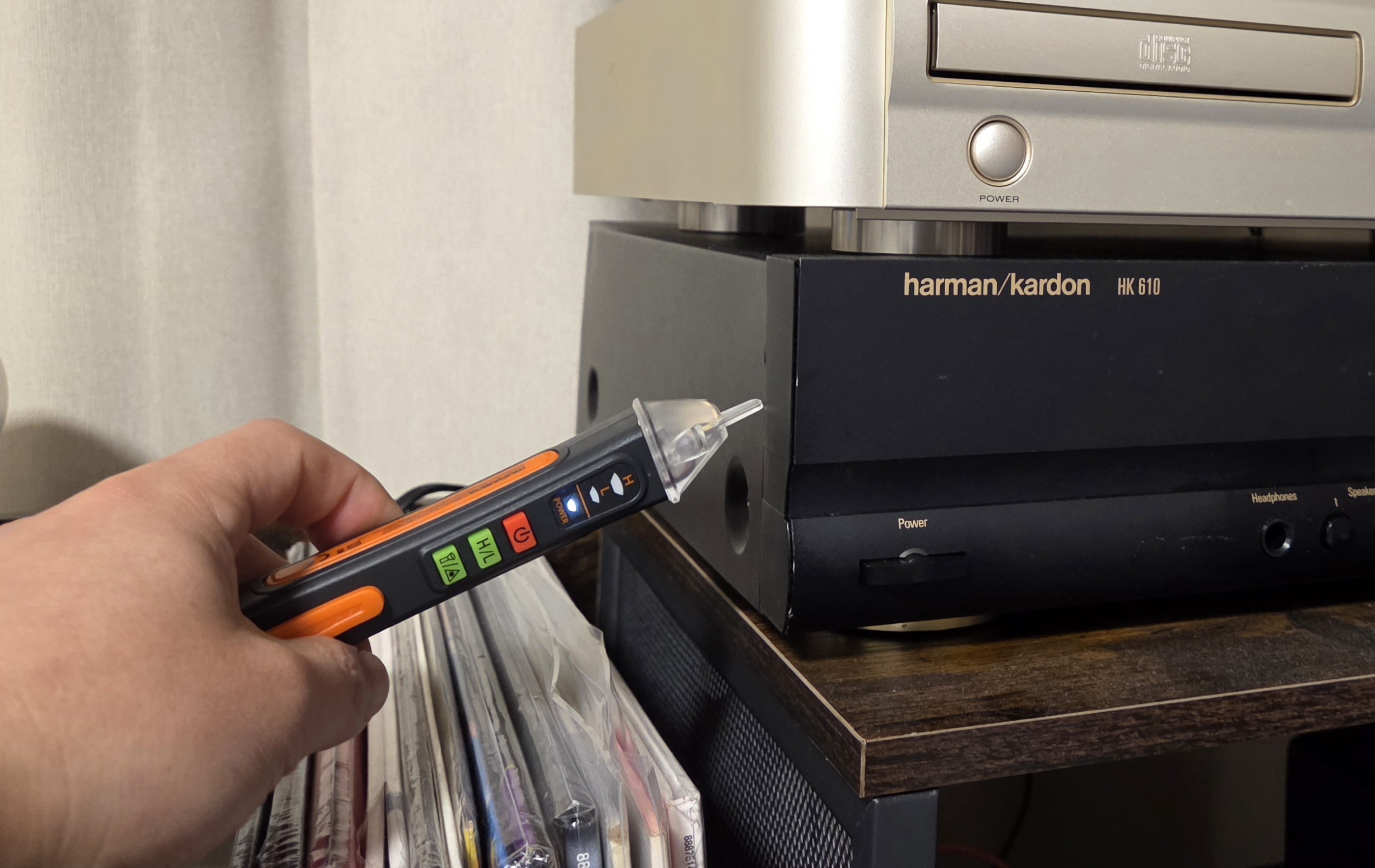

전원켜지말고 전원 플러그만 연결. 전류검진기로 측정하면 빨간불이 들어옵니다
교류전류가 케이스로 흐른다는 건데, 이게 누설 전류고 음향과 장비의 수명등 여러가지로 악영향을 미치죠.
굳이 검진기 사지 마시고 그냥 손등이 찌리리~ 하면 흐르는 거니 그걸로 판단하시면 됩니다
이제 제작해보도록하겠습니다

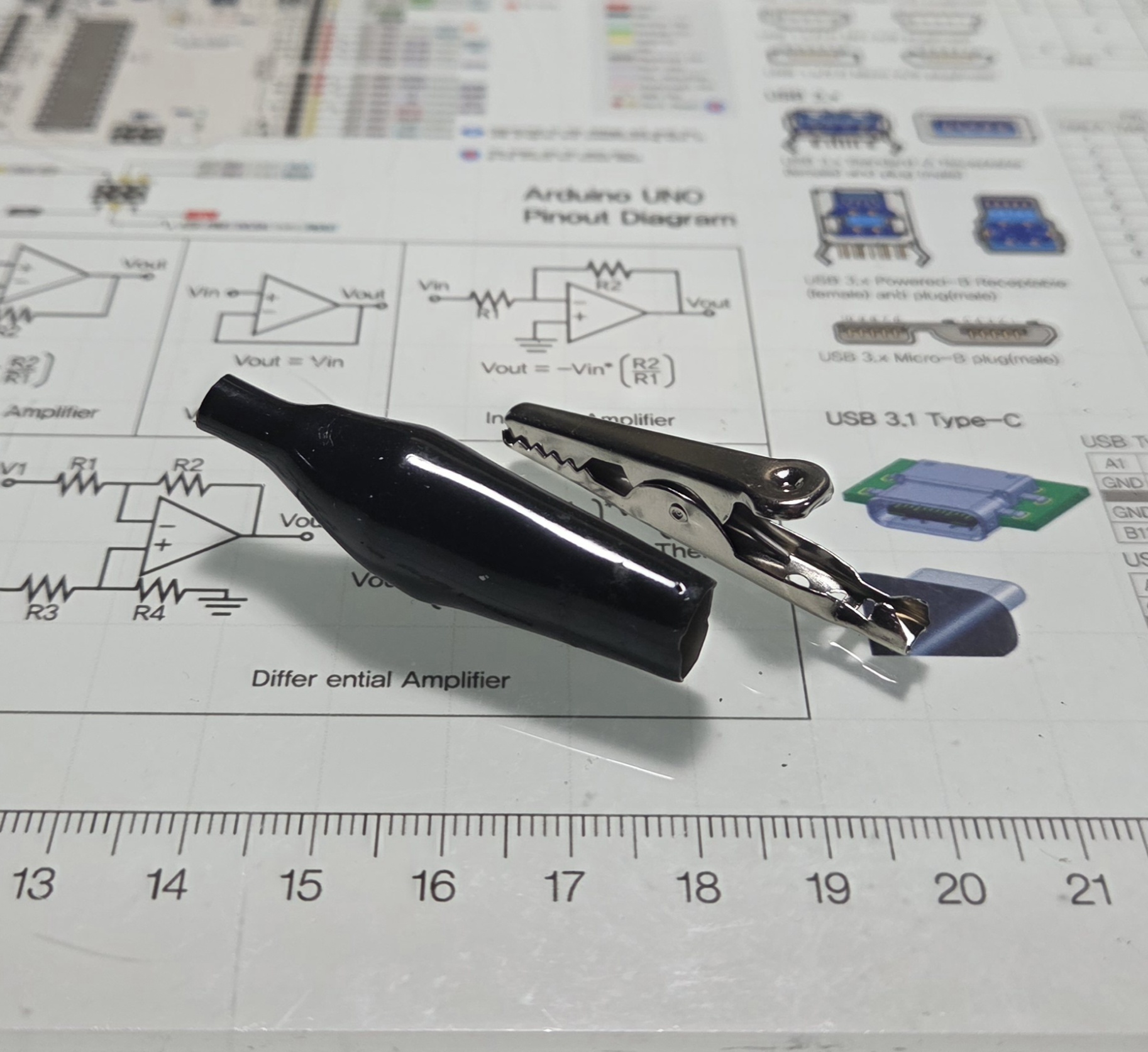

사용하지않는 RCA케이블 1선과 악어클립을 준비합니다
필요한 건 이것 뿐입니다

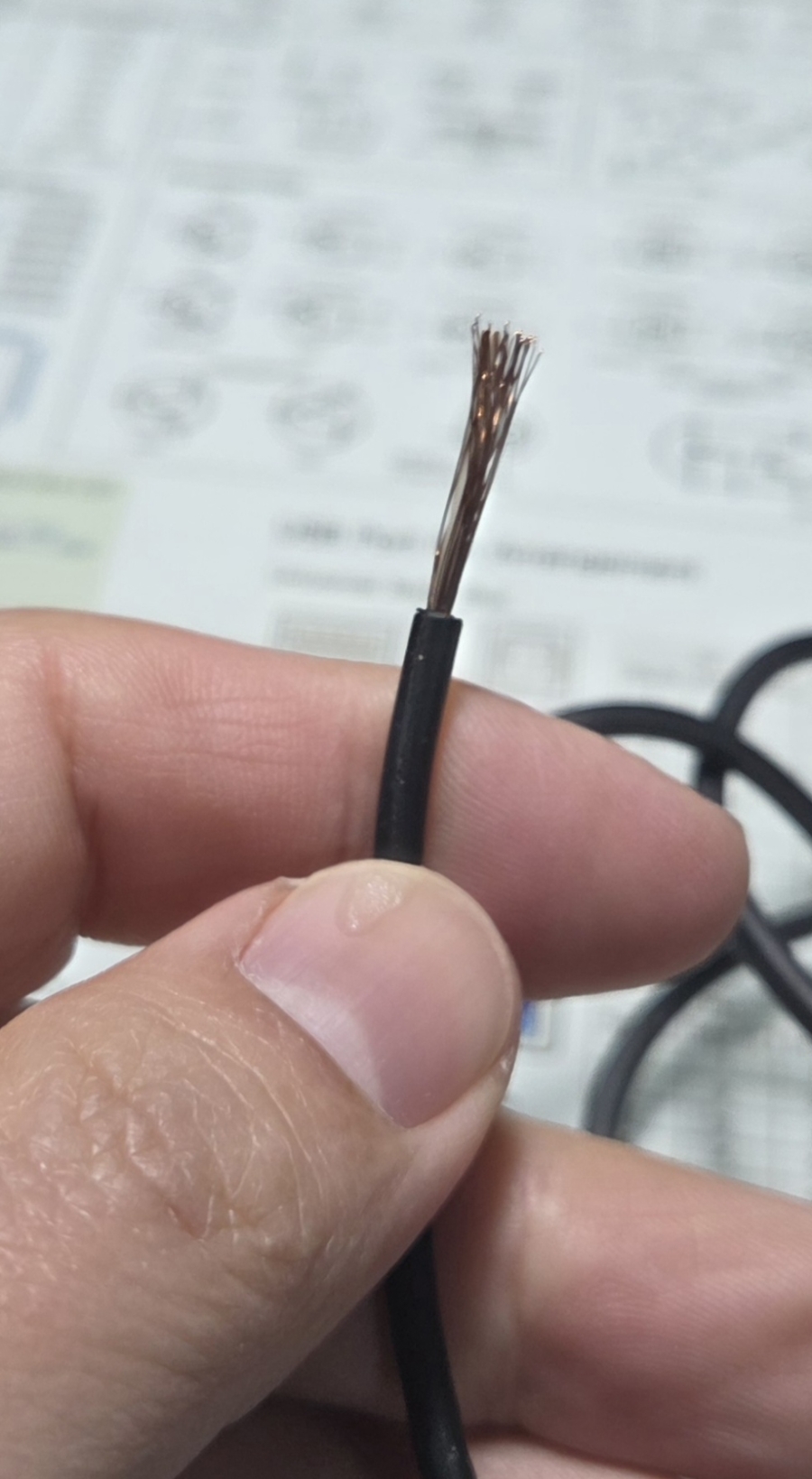

악어클립에 전선이 달려 있는게 있으시면 악어클립 끝에서 20mm이상의 여유를 두고 그냥 자른 후 피복을 벗겨 내시면 됩니다
전선 RCA단자 반대편의 외피를 10~20mm 길이로 벗겨냅니다

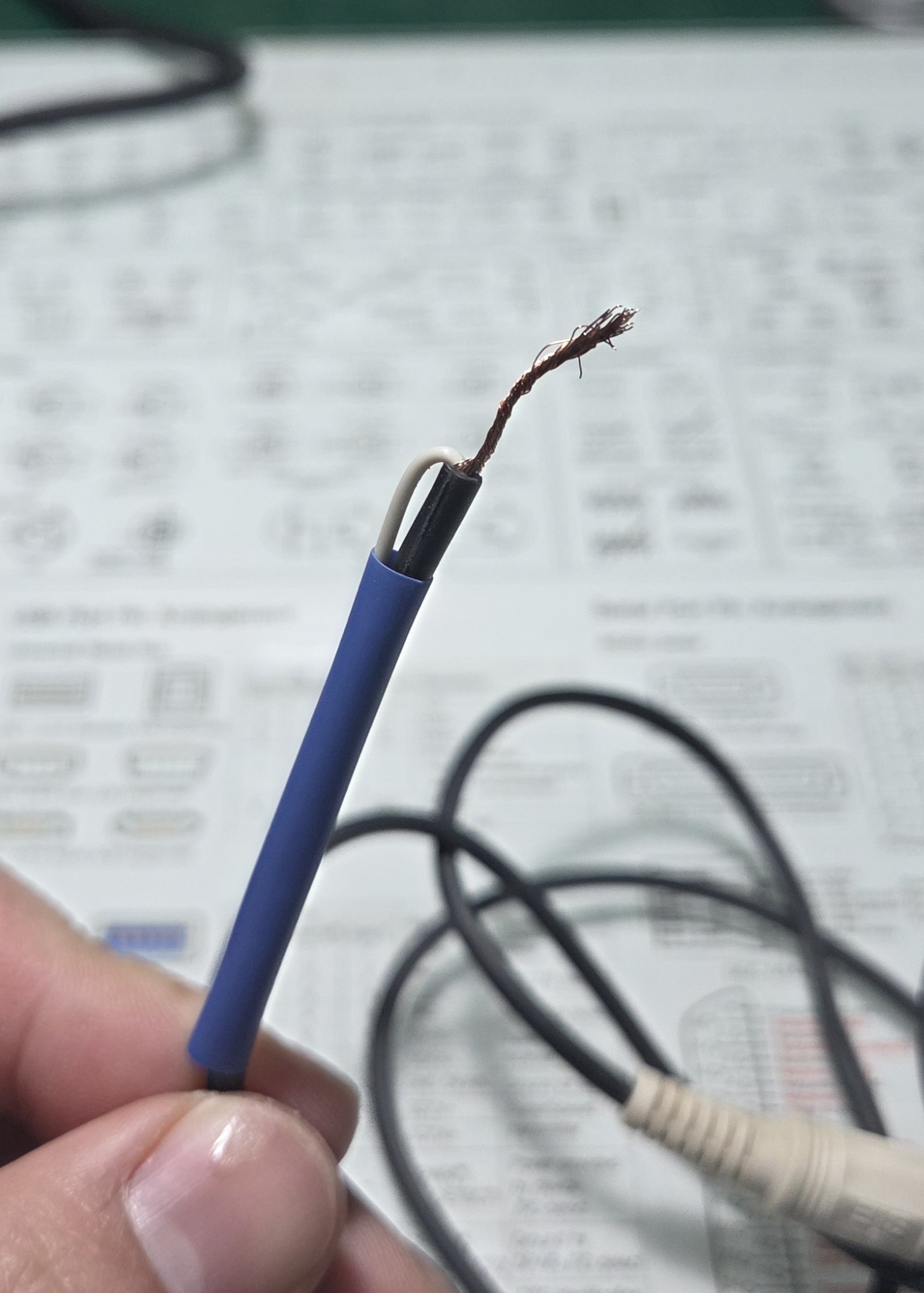

외부선은 돌돌말아 악어클립에 끼울수 있게 둡니다
내부 심선은 사용하지 않지만 절단시 외부선과 쇼트를 유발 할수도 있어 뒤로 꺽어서 테이프나 튜브로 고정합니다

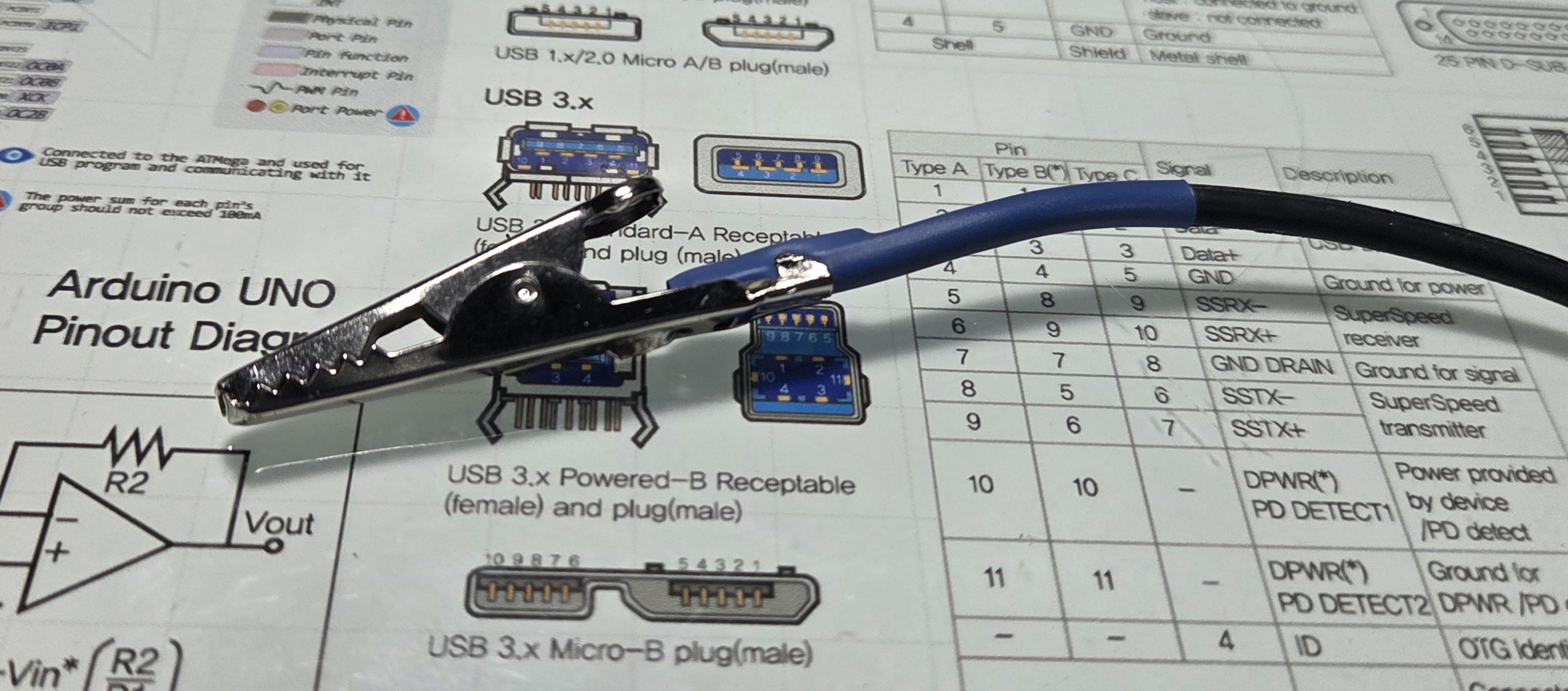

악어 클립과 꼬운 전선은 납땜이나 압착 방식으로 서로 고정합니다
악어클립이 전선이 붙은 타입이면 두 선을 꼬아서 절연테이프로 고정하시면 됩니다

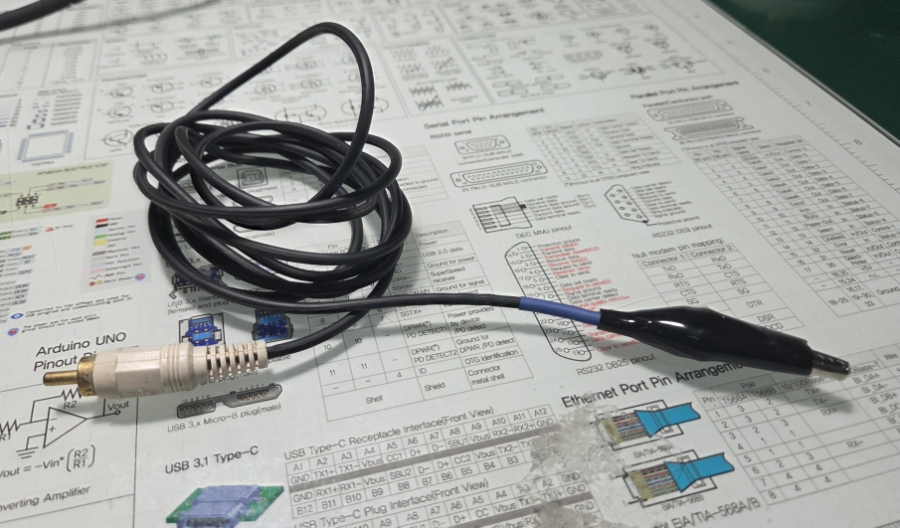

제작이 완료되었네요

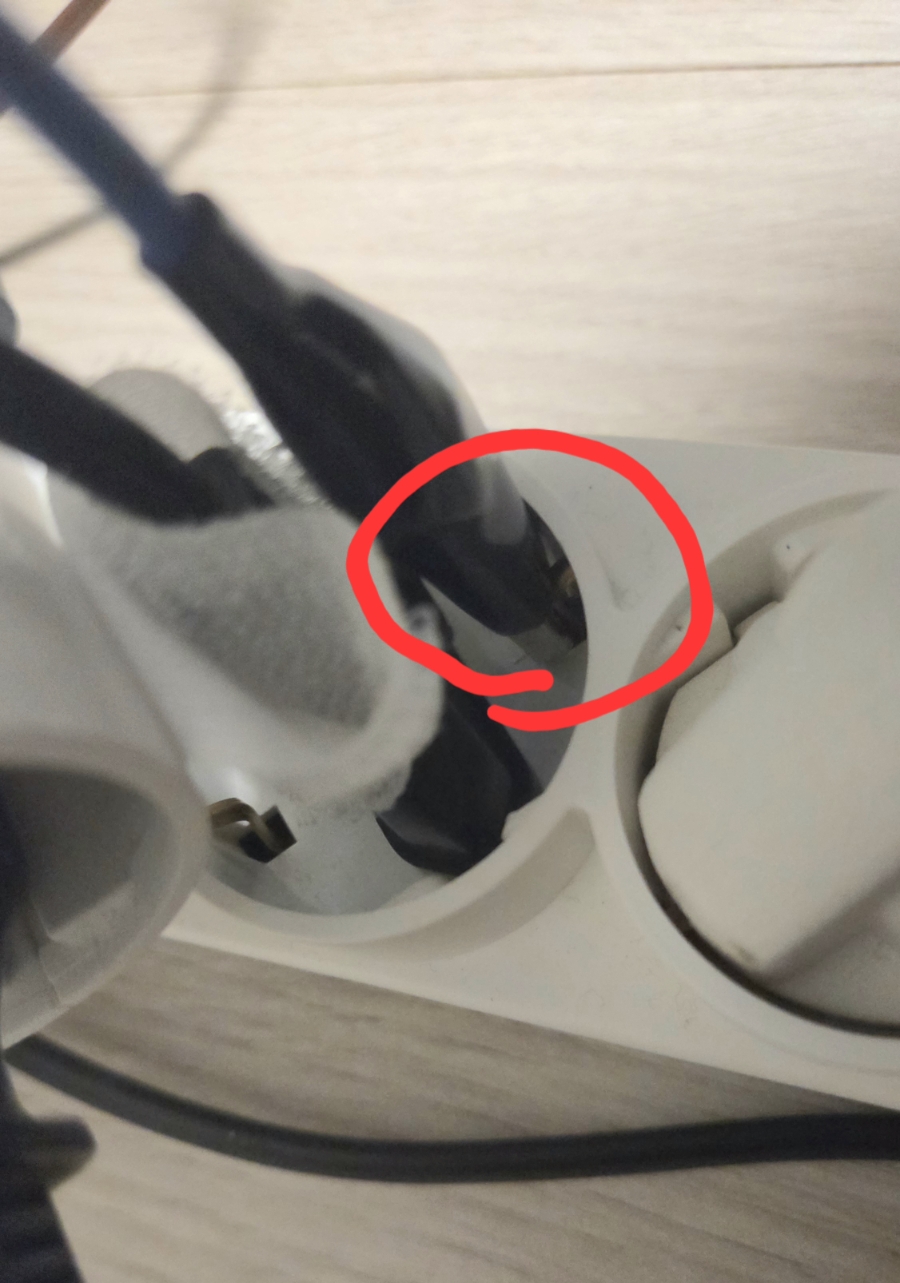

악어클립쪽은 콘센트의 접지 단자에 물립니다

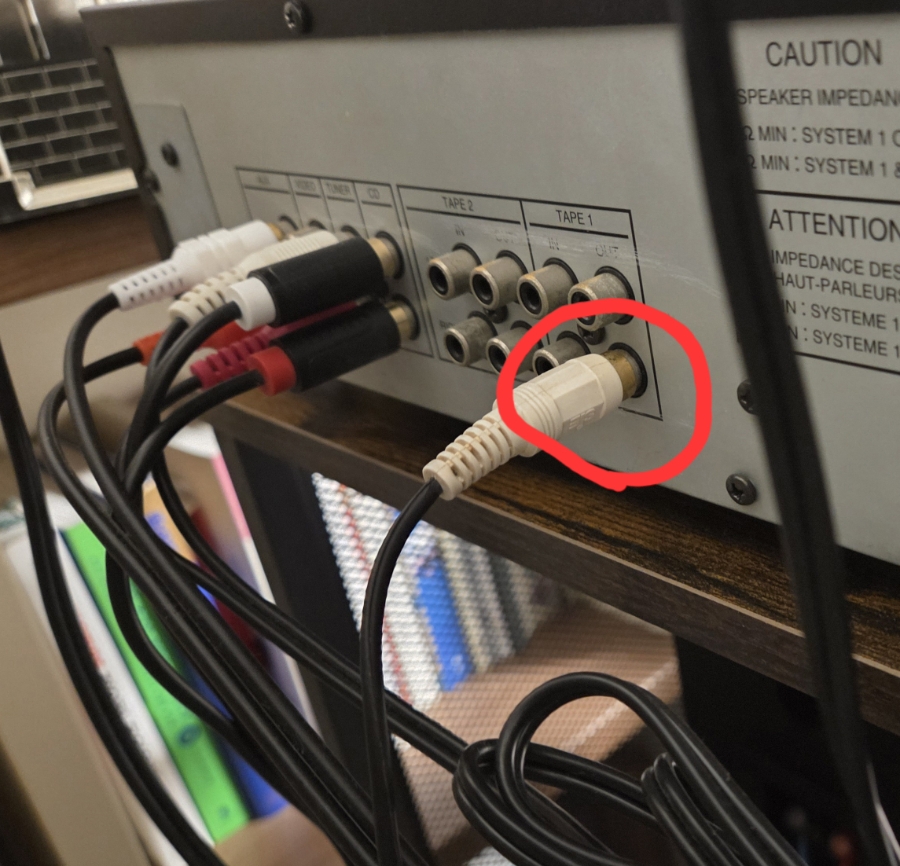

RCA단자는 사용하지않는 단자에 물립니다
이제 끝났습니다
검출기로 확인해보니 누설전류가없어졌네요
깔끔합니다~~
원리는 아래의 그림을 보시면 됩니다

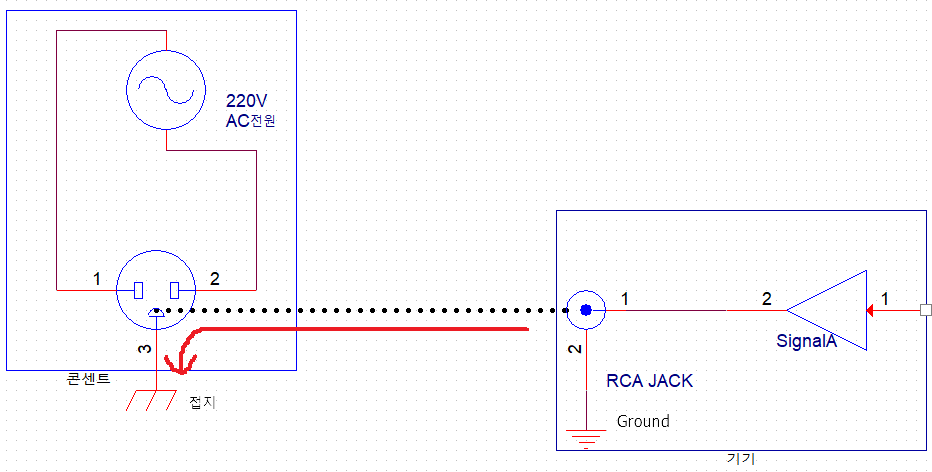

그림에서 검은 점선 부분이 이 케이블로 콘센트의 접지와 기기의 Ground간 연결해주어 누설전류가 빨간 화살표 방향으로 흘러가 접지로 빠지게 하는 겁니다
저는 RCA 케이블과 악어클립으로 해결했습니다
그러나, 아무 전선으로 서로 연결해줘도 같은 역활을 하니 똑같이 하실 필요는 없습니다
핵심은 바로 저 그림처럼 연결만 해주면 되는 것이니까요
