아래 글 올린 테크닉스 입니다.
증상은 플래터가 너무 빨리 회전한다는 것입니다.

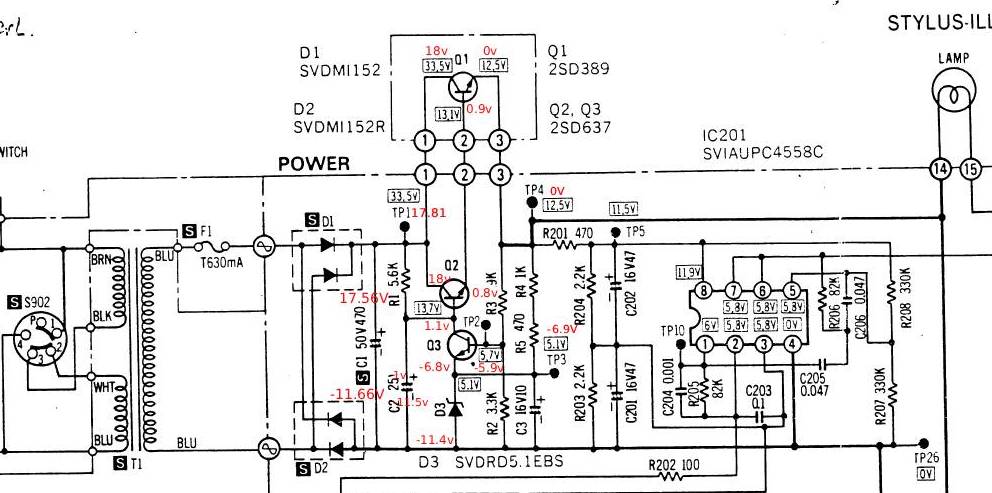

주요 부분의전압을 측정했더니 저렇게 큰 차이를 보이네요.
* '(..)' 가로는 정상치값입니다.
C1 (+)가 17.5v, (-)가 11.66v가 나옵니다.
TR Q1의 B(13.1v)0.9v, C(33.5v)18v, E(12.5v)0v가 찍힙니다.
Q2의 B(13.7v)1.1v, Q3의 B(5.7v)-5.9v가 나오고 E(5.1v)-6.8v가 나옵니다.
tr이 B.C.E가 같은 값이 나온 부분은 없어서, 쇼트는 아닌 것 같고,
이미 기판에서 떼어내서 검사해봤는데 OL검사는 정상이었습니다.
다이오드 D3도 OL검사가 정상이었습니다. 문제가 뭘까요?
고견 감사합니다.
전원 트랜스는 사람 몸으로 치면 심장과 같을 겁니다. 심장은 피(전기)를 각 장기에 보내주어야 하는데 혈압이 낮아 보내주지 못하는 것 같아요.
C1의 전압차는 30V가까이 됩니다. 이것은 각 회로는 약간의 편차는 있지만 고장은 아니라는 것이 제 생각입니다.
TP1의 측정되는 전압이 웬체 작습니다. 절반 정도나 떨어져 있습니다. 전원 트랜스가 전원 공급을 못해주는 것 같아요.
서마지기님! 안녕하셨습니까?
말씀해주신데로 TP26을 검은리드봉을 찍고 측정한 겁니다.
전원 AC는 28V 정상입니다.
주요 TR은 모두 새것으로 교체했습니다. Q2, Q3만 제외하구요. Q2, Q3 모두 기판에서 분리해 채크해본 결과 정상입니다
기초가 없으니 깜깜이네요.
아 그렇군요. 매우 중요한 정보 감사합니다.
전원부 회로에서 만들어진 DC가 충분해야 모터를 돌릴 수 있지 않나요?
TP1이 33.5V가 나와야 하는데 절반인 17V가 찍힌다면 저게 제대로 작동할 수 있을까요?
이것을 Q2, Q3의 문제로 볼 수 있을까요?
왜냐하면 이미 Q3의 베이스에 들어가는 전압 자체가 -5.9로 낮기 때문입니다...
정상일 경우 -> 실제 측정 값
베이스: 5.7V -> -.5.9V
이미터: 5.1V -> -6.8V
콜렉터: 13.7V -> 1.1V
위에 결과를 보면 정상일 경우와 비교해도 그 차이는 비슷합니다..
원체 베이스에 공급되는 전압이 낮아서 그렇지 이미터와 콜렉터 값은 일정하게 유지되는 것 같습니다..
즉 Q2, Q3의 문제같지는 않은 것 같은데 어떻게 생각하시나요? Q2, Q3을 제외한 다른 TR은 모두 교체했습니다
한 가지 질문 더 하자면 인공지능은 전선의 굵기나 도체 소재가 전압강하의 영향을 준다는데..
아래 사진 처럼 전원 트랜스에서 들어오는 전압(28V)을 기판에 연결하는 것이 한 개가 부러졌습니다.
전선도 부러진 쪽은 바꾸었구요. 현재 전압 바란스가 크게 안 맞는 것이 혹시 저 영향은 아니겠죠?
.
궤한회로다 보니 증상이 유기적으로 나타납니다
우선순위를 적어보면
1. 교류전압값 확인 - GND에서 교류값으로 양단이 거의 동일해야 합니다
2. D1, D2의 정류 다이오드 핀 전체 동작 확인 - 다이오드 하나가 소손되어 반파정류가 되면 한쪽 전압값이 낮게 나옵니다
3. Q2 Q1 순으로 교체 - 이왕 교체면 Q3 도 같이 교체 하시죠
경험이 부족하여 콕 찍어 드리진 못하겠네요
