안녕하세요.
야마하 C-50 프리앰프 구입하여 잘 사용하고 있는데요. 톤 스위치(ON-OFF) 누를때마다 아주 작은 클릭 노이즈가 있습니다. 그냥 넘어가도 될 것 같을 정도로 작은 소리인데요. 그래도 왜 그러는지 원인을 알고 싶고 해결 가능한지 고수님들께 자문을 구합니다.(스위치의 물리적인 결함은 아니었습니다. 다른 것(정상품)으로 교체해도 개선되지 않았습니다)

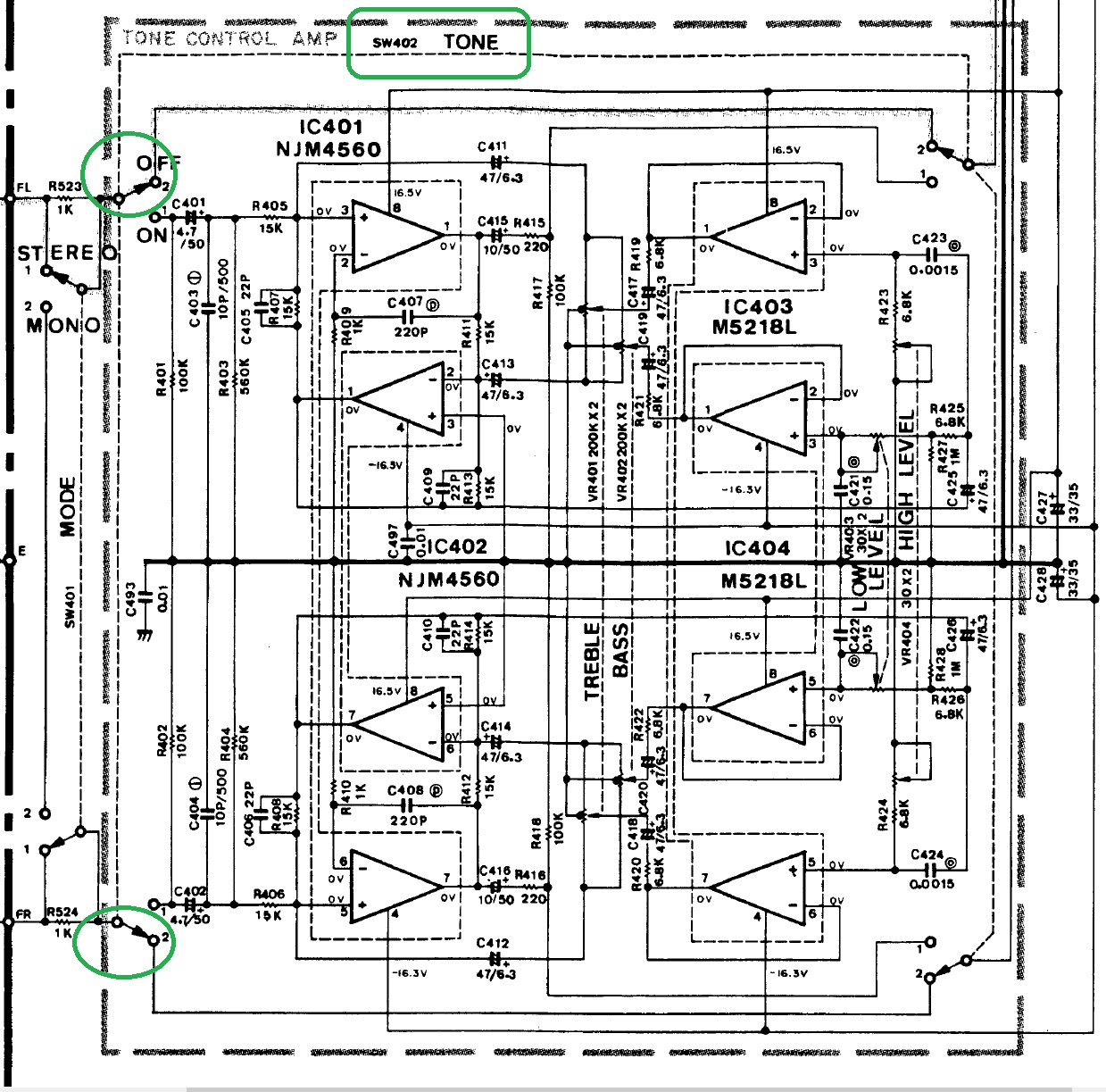

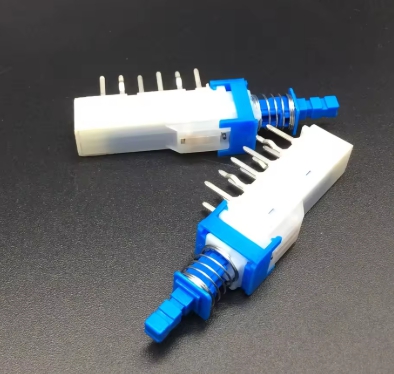

이 스위치는 사진의 회로도에 위치하고 있고(녹색 표시부분 - SW402) 스위치 형태도 사진과 거의 유사한 스위치 입니다. 80년대 야마하 앰프의 스위치는 보통 이런 스위치를 많이 사용한 것 같습니다.

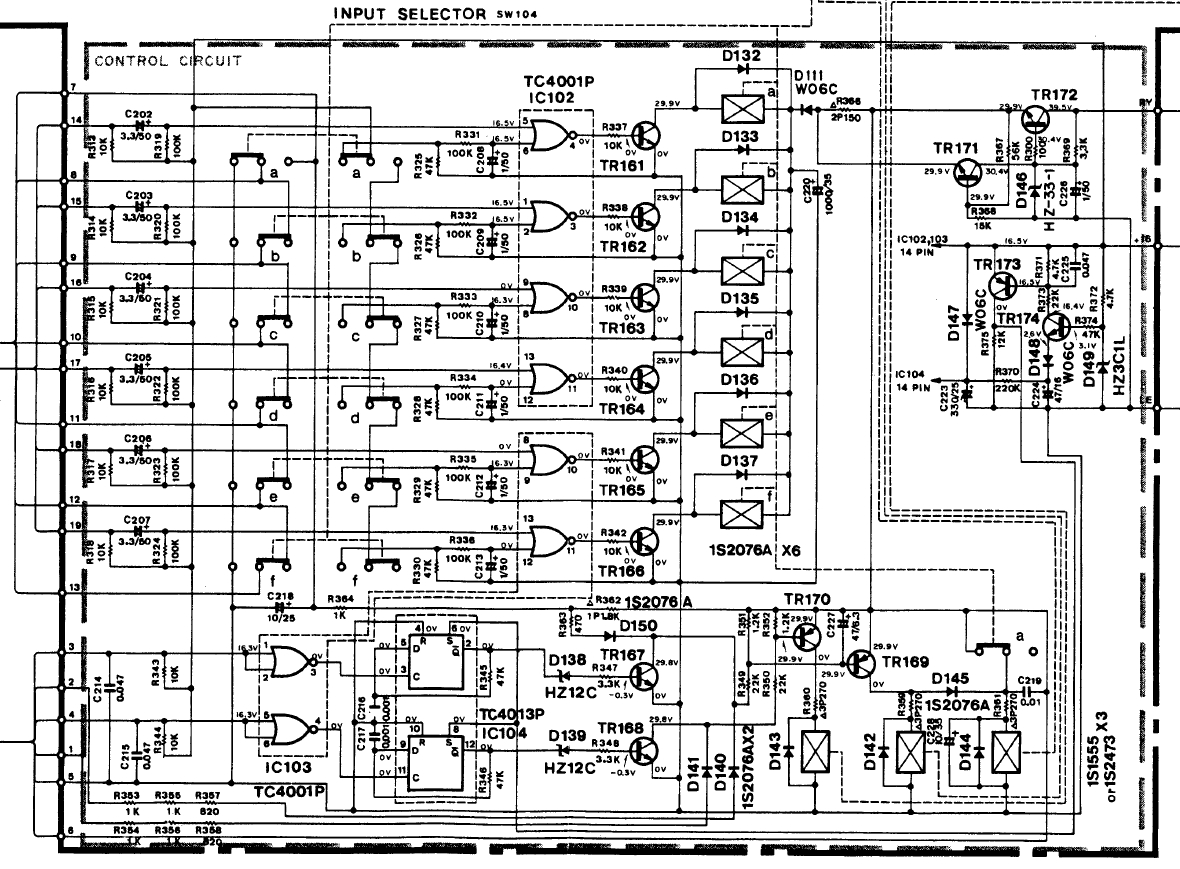

어느 부분을 점검하고 교체해야 하는지 고수님들의 의견을 구합니다. 전체 회로도는 회로도 게시판에 올리겠습니다. 감사합니다. - 회로도가 게시판에 업로드가 되지 않아서 필요하시면 이메일로 첨부하여 보내드리겠습니다(구글에서도 다운 가능합니다)
입력 라인단 앰프에서의 약간의 직류 전압 옵세트가 생겨서 발생한 것으로 보입니다. 콘덴서로 막아두어서 다른 문제는 없으나, 그 콘덴서가 스위치 작동시 잠간 동안 충방전하면서 생기는 잡음으로 보입니다.
직류 전압을 차단하는 회로 추가로 완전히 막을 수는 있으나, 경험이 없으면 불가능할 것으로 보아 그냥 참는 것이 답으로 보입니다.

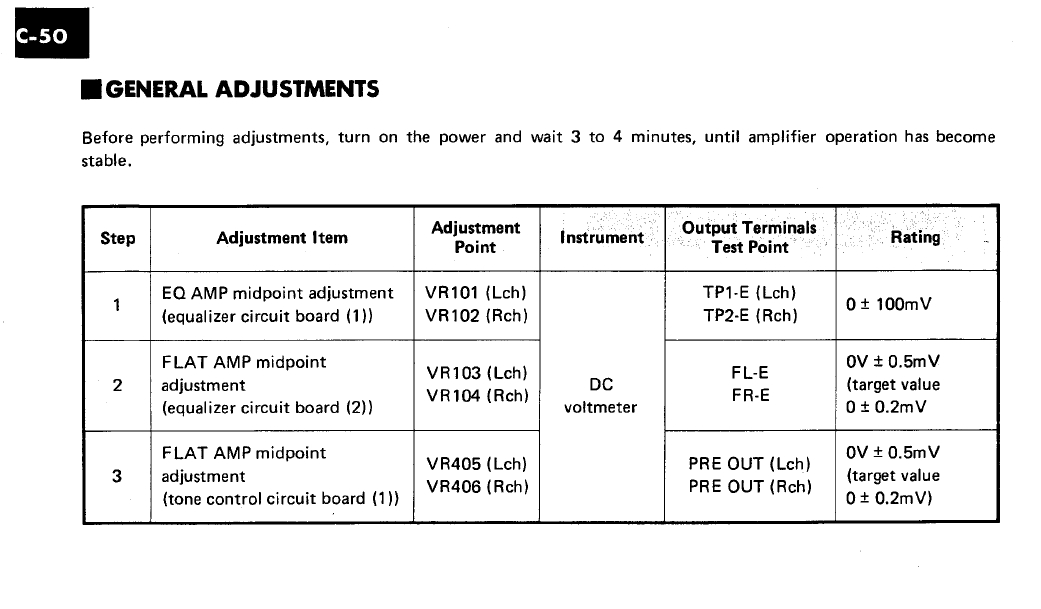

너무 심하면, 입력 라인단의 직류 옵세트를 줄이는 반고정 저항으로 조정하면 되지만 크게 문제 되지 않으면 참는 것이 답인 것 같습니다. 조정한다고 여러번 돌리면 반고정 저항기가 망가져 버립니다. 단번에 조정해야 하기에 한두번 내에서 단숨에 조정할 수 없으면 참는 것이 답입니다.
