아날로그 튜너 주파수밀림

검파코일 교환전후 끝에서 잡혔는데 어느날 사라졌네요.

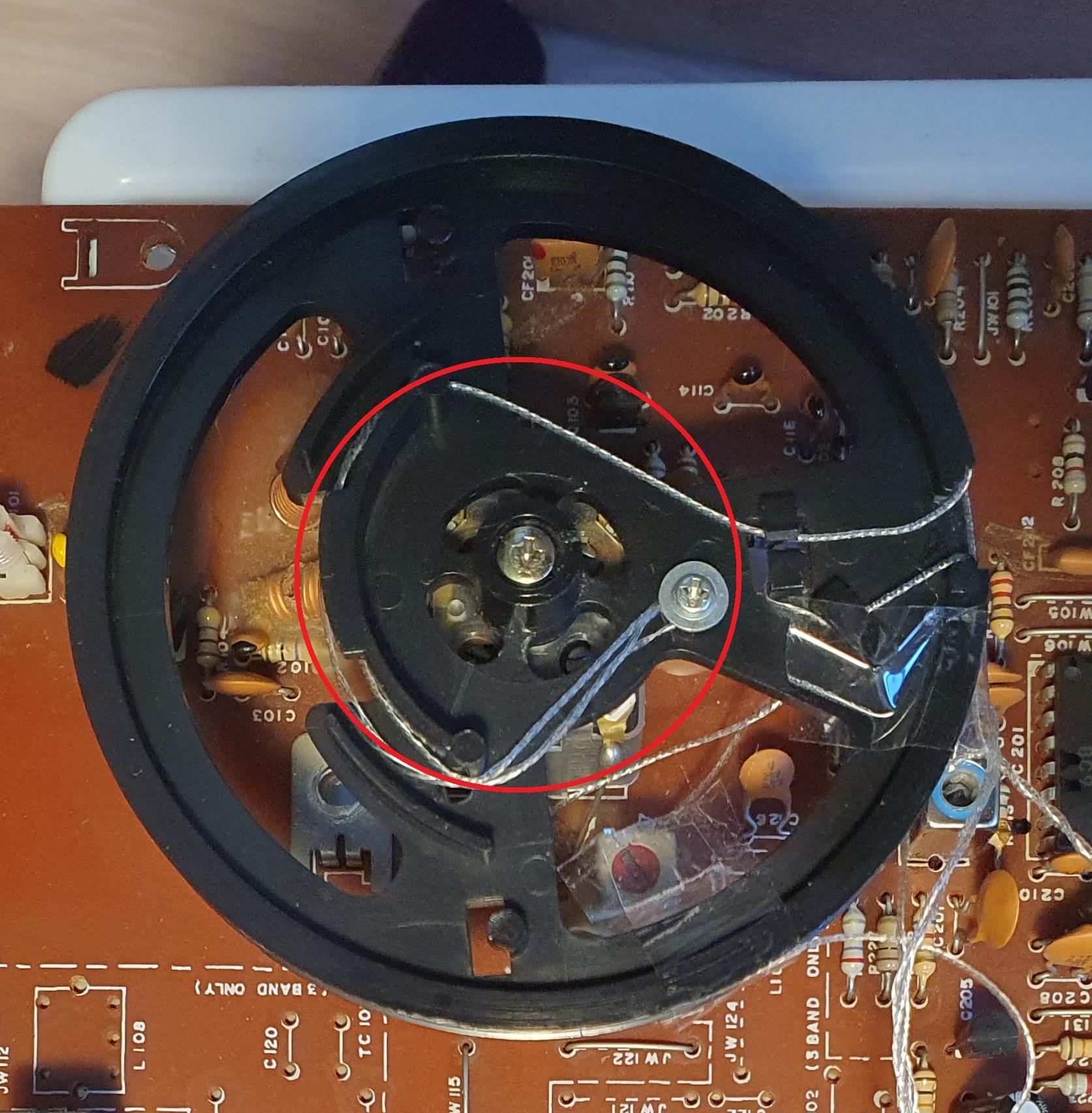

바리콘위에 조절, 4곳이 있어 뭐가뭔지 몰라 엄두가 안납니다.
검색해도 자료가 없네요.



준비물 : 비금속 비용량성 드라이버, 쎄라믹 등. (없으시다면 글라스화이버 재질 우산살을 사포에 정교하게 갈아서 사용)
방법 : 원하시는 방송 주파수나 그보다 높은 근거리 방송국의 주파수를 확인한 후 동작상태에서 바리콘의 구리나사(트리머)를 회전시켜 수신상태 확인.
주의 : 트리머는 스토퍼 없이 360도 회전으로 전체적인 동조점에 영향을 줍니다.

손해보실 일 없으시니 함 돌려보셔요.

조절볼트(1자)가 네개나 됩니다.
뚜껑열고 유심히 봐야겠네요.
감사합다.

감사합니다.
복잡하군요.
참고할만한 자료 있을까요?

바리콘을 사용하는 튜너의 SVC 매뉴얼을 찾아보시는 것이 좋겠죠. 모델명을 알면 SVC 매뉴얼을 찾을 수도 있습니다.

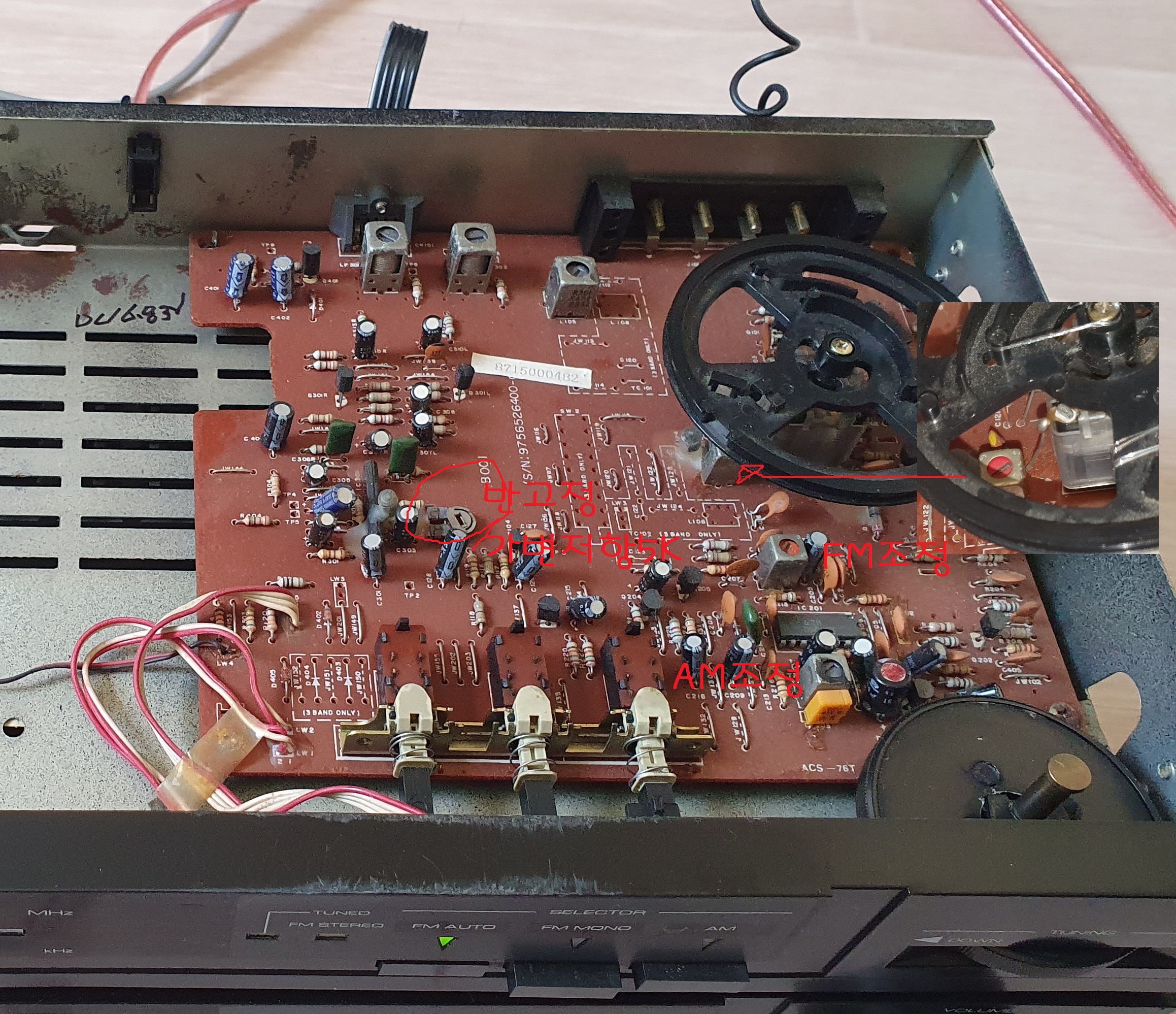

대우튜너(ACS-76T)

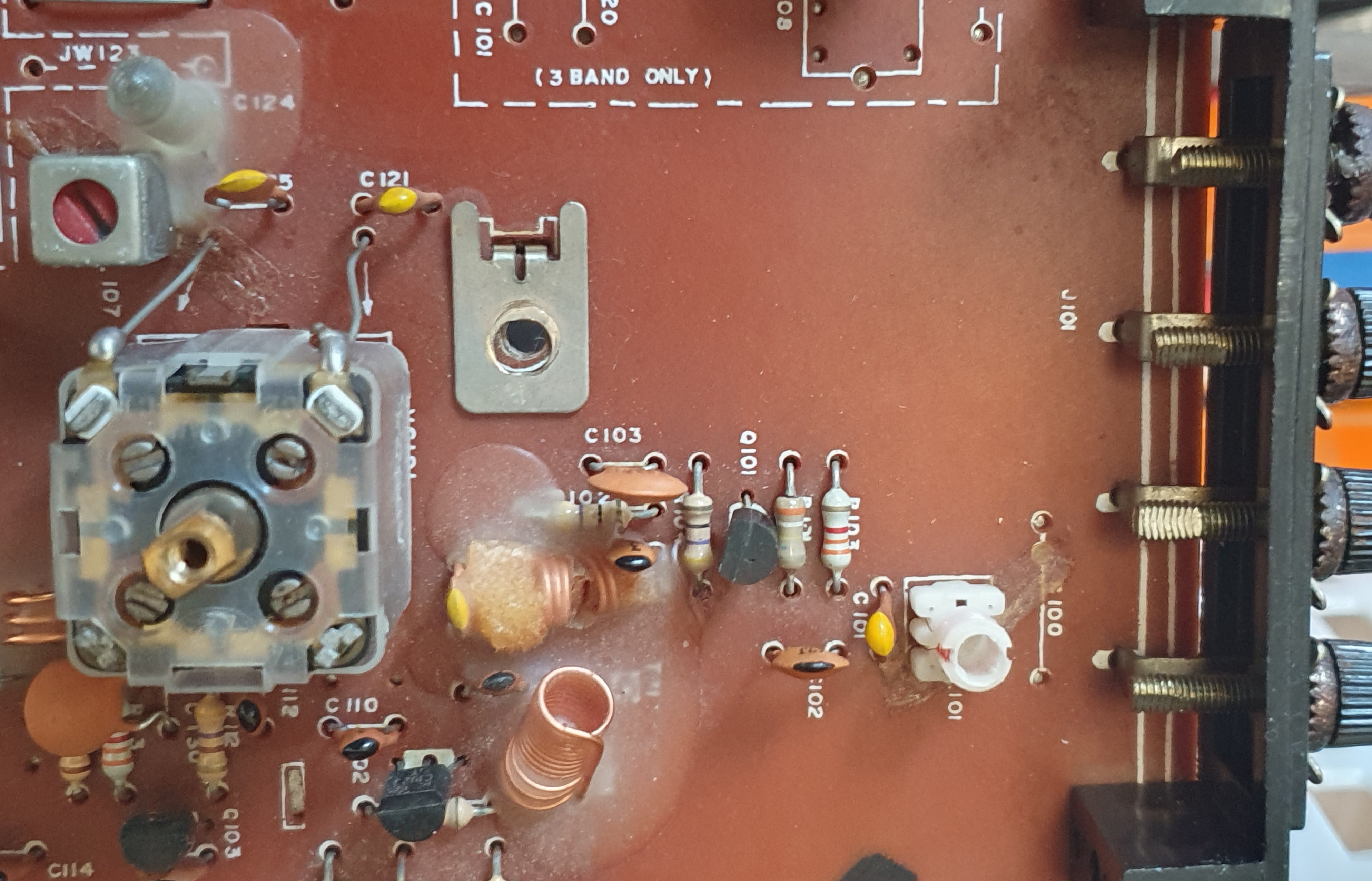

폴리바리콘 사진입니다.

사진을 보니 FM 수신용 코일들이 모두 코어가 없는 코일로 만들어져, 어느정도의 측정용장비가 없으면 조정이 어려운 형태로 되어있습니다.
쉽지 않습니다.

우선 바리콘을 보면, 조정 위치가 4곳으로 2개는 AM용(발진기용과 RF앰프용)이고 두개는 FM용(발진기용과 RF앰프용) 어떤 것이 어떤 것인지는 기판에서와 회로도를 따라가 봐야 알 수 있습니다.

코일은 금속통에 들어간 것들은 AM용이며, FM용은 노출된 코일들 입니다. 두개 또는 3개가 보이는 것 같군요. 회로도와 기판을 비교해 가면서 찾아야 뭐가 뭔지를 알 수 있습니다. 발진용 코일과 발진용 바리콘 트리머를 찾지 못하면 조정을 할 수 없습니다. RF앰프용과는 구분이 되어야 합니다.

발진기용 코일과 바리콘의 트리머로 발진 주파수를 88M에서 108M까지 수신할 수 있도록 만들고, RF앰프용 바리콘 트리머와 코일로 88MHz 와 108MHz에서 수신 신호가 가장 크게 만드는 작업을 해야합니다.

그냥 코일을 감아놓은 코일을 조정하기가 쉽지 않습니다. 우선 조정봉을 만들어야 하고, 조정을 보고 할 수 있는 스코프 정도는 있어야 합니다.

조정봉은 단단하고 가는 플라스틱 봉에 한쪽은 구리 막대 조각을 붙이고, 반대편은 고주파 페라이트 조각을 붙여서 인덕턴스를 증가시켜야 하는 지 감소시켜야 하는 지를 알 수 있어야 하고, 그 코일을 변형시켜서 원하는 인덕턴스로 조정하는 작업을 해야하는데, 안해본 사람은 거의 불가능한 작업이랍니다.

구할 수 있는 SVC매누얼을 첨가하나, 참고가 될 이야기는 없습니다. 7페이지에서 FM alignment에서 1. IF and RF alignment의 5/6번 항의 tracking이 그 항목입니다. 실제는 테크니션들에게 충분한 교육과 실습을 시키기에 이 정도 글로 끝나는 것이나 쉬운 이야기는 아닙니다.

파일 크기가 너무커서 올리지 못합니다. 3줄 정도로 간단히 방법으로 어떤 어떤 부품을 조정하라고만 되어있어서 별 도움이 안된 것입니다.
