6L6 pp 회로 해석 도움 구합니다.

6L6 pp 회로 해석 도움 구합니다.



여러 곳에서 자료를 찾아 회로를 공부하며, 사용하고 있는 앰프를 유지 관리 하려 애쓰고 있습니다.

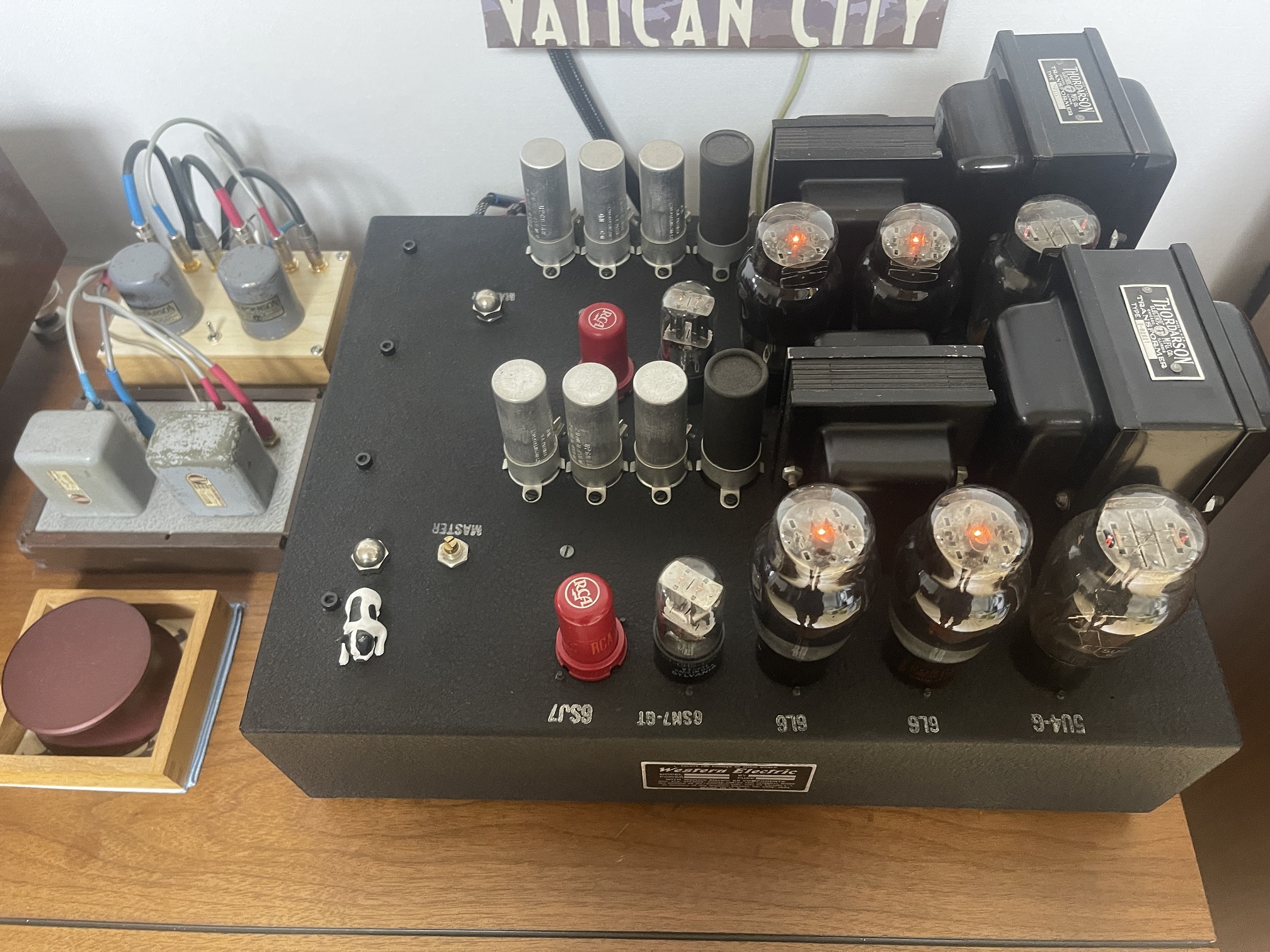

전공자는 아니지만 재미를 느끼며 앰프 배를 열어 놓고 회로도를 직접 그려 보면서 궁금한 점이 있어 선배님들께 여쭈려 합니다.











1. 6L6 양쪽 플레이트에 병렬로 연결된 캐페시터와 저항(권선 코일?)의 용도는 무엇입니까? (5번, 6번) 현재 연결을 끊고 사용하고 있습니다만 문제가 될까요?
2. 6SN7 플레이트와 캐소드를 연결한 (15번) 0.005uF 캐페시터는 왜 사용된건가요?
3. 출력관  캐소드에 바이패스 캐페시터 20uF 가 있는데 굳이 0.005uF(4번)을 병렬로 쓴 이유는 무엇인가요?
4. 제 기기의 출력관 플레이트 전압이 400V 입니다. 6L6G 관의 max 플레이트 전압이 300V 인데 왜 이렇게 플레이트 전압을 높게 설계한 것일까요? 자료를 찾다가 종종 40~50년대 생산된 메이커 기기에서 6L6 플레이트에 규격 보다 높은 전압을 걸어서 설계한 회로도를 본적 있습니다만, (제 기기도 50년대 생산된 것으로 보입니다. 웨스턴 라이센스 명판이 붙어 있음) 현재는 정류관 이후 4uF 짜리 큼직한 오일콘과 5헨리 초크를 붙여 평활 작용과 더불어 B전압을 조금 낮추었습니다(380V).  그래도 6L6G 관이 혹사될것 같아 좀더 가혹조건에 여유로운 5881관으로 바꾸려 합니다. 좋은 방향일까요?
5. 전체 회로의 평가나 개선점이 있다면 말씀 부탁드립니다.
