저의 MC 승압트랜스 구입과 관련하여, '다이아몬드'님께서 자신이 사용해 본 MC카트리지의 이상적인 승압비를, '왜곡이 없는 1:30'이었다는 경험치를
저에게 알려 주셨습니다.
통상 MC 카트리지의 승압트랜스 비율을 대체로 1:10에서 1:20까지의 비율을 선호하는 것 같습니다.
실제의 오디오 청음에서, 왜곡이 거의 없이(?) 청음할 수 있는 이상적인 승압비를 어느 정도로 보시는지, 실제 경험을 나눌 수 있으면
좋겠습니다. 구체적으로 MC 카트리지의 출력이 몇 mV일때, 몇 배 승압을 했더니, 음질의 왜곡이 어떠했다는 식으로, 구체적인 정보를
알려 주시면, MC입문자들에게 도움이 되겠습니다.
네. ortofon mc super는 출력전압이 0.5mv이니까 승압비 1:10에 맞추고, Denon DL-103/103R은 출력전압이 0.25mV로 동일하니까 승압비 1:20에 맞추어 사용하시는군요. Output Impedance는 각각 15 ohms, 40 ohms/15ohms, 40 ohms인데, 별도로 매칭의 변수로 고려하시지는 않는 것 같군요.
로드 임피던스도 맞춰서 사용합니다. 데논 103은 (출력전압 0.25mv) 임피던스가 40오옴이라 120오옴에 맞추면 좋은데 맞는게 없어서) 150오옴 : 40킬로오옴 승압에 사용하고 때론 오토폰 t30에는 48오옴에 물려서 사용하기도 합니다.(출력임피던스에 3배정도의 로드임피던스가 좋다고 해서 그렇게 알고있습니다.)

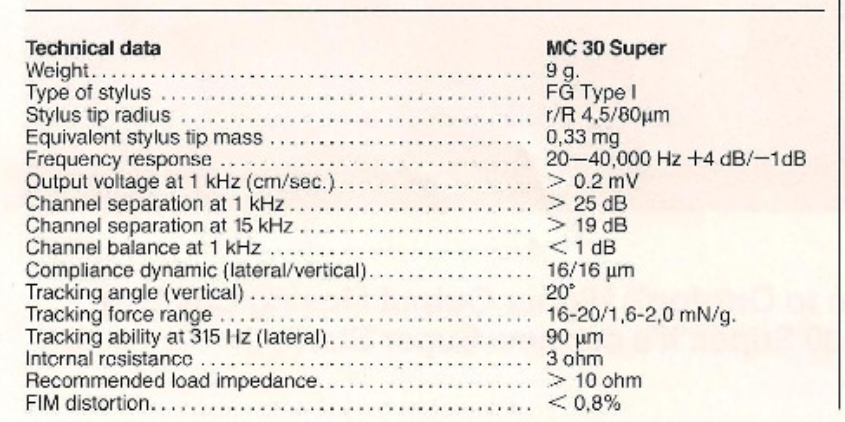

오토폰 MC30 supers(출력전압 0.2mv)는 출력임피던스 3오옴, 로드 임피던스가 >10오옴 정도에 맟추어서 사용하라고 스팩에 되어있습니다.
제가 답변 드리는 것이 적절한지 모르겠습니다.
'비가온다'님이 답변하시면 좋겠지만, 지금 답변이 없으시니까, 저의 의견을 말씀 드립니다.
제가 이해하기로는 '트랜스'자체는 Passive Device이니까 전달 통로에 불과하고, Load Impedance는 트랜스에 맞물리는, '프리앰프의 입력단'에 부하되는 임피던스를 의미한다고 이해하고 있습니다.(MC SUT의 Parallel Load 저항이 없는 경우)
말이 마차를 끌어 가고, '말-마부-마차객실'이 있다면, 말은 MC 카트리지, 마부는 승압트랜스, 마차객실은 LOAD에 비유할 수 있지 않을까, 막연히 생각합니다.
제가 이해한 것이 틀리거나, 다른 의견이 있으면 알려 주세요.
**아래 잘 못된 내용을 정정 하였습니다.**
제 의견에, 제가 댓글을 답니다.
해외에서 보내 온 Load Impedance의 적용 예를 보니까, 승압트랜스(SUT), Head amplifier 그리고 High Gain Equalization amplifier의 Impedance를 말하고 있습니다. 이들 기기들이 받아 들일 수 있는 Impedance가 Load Impedance입니다.
승압트랜스는 Passive Device이고 Head Amplifier는 Active Device인데, 이것은 전원 코드의 유무에만 관련되는 것 같습니다.
따라서 Load는 승압과 관련되는 기기 전체를 (승압트랜스, Headamp, High Gain EQamp) 말한다고 보아야 하겠습니다.
승압과 관련하여 연계되는 기기가 Load라고 생각됩니다.
턴테이블-승압기기(SUT, Headamp, High Gain EQamp)가 있을 때, 말(턴테이블)이 끌고가고, 뒤에는 끌려가는 마차(승압기기)만 있다고 보아야 하겠네요.
mc 먼저 하신분이 그렇게 알려주어서 그렇게 하고있어요, 의미를 정의하기에는 지식이 없습니다.
(저에게 MC카트리지와 승압트랜스는 이렇게 저렇게 맟춰서 사용하는게 좋다고 가르쳐 주신분은 실용동호회 대구경북 "다소리" 지금은 고인이 되신 닉네임 성암산 "고 신희범" 님께서 알려주신 것입니다.)
다만 저렇게 했을때 더 편안하고 좋아서 계속 사용하는거지요,
승압비 1:30도 왜곡에서 자유로울 수 있다는 설명 잘 들었습니다.
5mV에 도달하도록 카트리지 출력 승압비를 맞추는 것이 좋다는 권고도 이해됩니다.
임피던스에 대해서 매칭을 논하는 것은 오디오에서 무의미하다는 주장을 강조하시는데, 이 부분은 업계의 통상 관행과 다른 생각을 하시는 것 같습니다.
예를들면 Ortofon T-30같은 SUT는, 입력 임피던스를 여러개 나누어 놓고, 임피던스에 맞추어 출력을 조정하지 않습니까?
이것은 Ortofon 회사가, 임피던스에 따라서 음질의 조화와 출력이 정해진다는 것을 가정하지 않고는, 생각할 수 없는 발상처럼 보입니다.
실제에 있어서 저의 경우, 15 ohms의 트랜스를 4 ohms의 스피커에 맞물렸을 때 음질에 문제가 발생했고, 15 ohms의 트랜스를 15 ohms의 스피커에 물렸을 때는 음질이 안정된 경험이 있어, 저는 임피던스의 매칭이라는 것이 실제로 존재하는 것이 아닌가, 경험적으로 받아 들이고 있는 입장입니다.
석인님께서 실증적으로 매우 흥미있는 자료를 밝혀 주셨습니다.
SUPEX STD-1000은 승압비 1:100(40dB), output impedance 1.5-10 ohms에 적합한, SUT(승압트랜스)입니다.
Ortfon mc 20은, 0.07mV 출력, 내부임피던스 2.5 옴으로, SUT를 거쳤을 때, 7mV 출력으로 약간 높지만, 카트리지의 임피던스는 SUT 허용범위에 맞아서 좋은 소리를 들려 줄 것으로 예상할 수 있습니다.
Denon 103R은 , 0.25mV 출력, 내부임피던스 40 옴으로, SUT를 거치면 , 출력 25mV로 아주 높은 출력을 보이고, 임피던스는 40옴으로, 이 승합트랜스의 적정범위를 벗어나 보입니다. 출력과 임피던스가 동시에 SUT와 맞지 않는 것입니다. (아래 실제의 출력전압은 서마지기님께서 정정을 해 주셨습니다)
그렇지만 볼륨을 12시와 9시로 조절함으로써, 현재 '섬세하고 힘찬'음질을, 석인님께서는 동시에 즐기고 계십니다.
우리의 귀에 맞는 소리는, 최종적으로 이론이 어떻든 간에, '좋은 음악 생활'을 하시고 계시는 것으로, 결론을 내려 드려야 할 것 같습니다.
그리고 이 경우를 보면 임피던스 매칭이라는 것이, 카트리지와 SUT간에 적용되지 않는 것이고, 서마지기님의 '임피던스 매칭 무용론'이 타당한 것처럼 보이기도 합니다. 그러나 출력을 5mV에 맞추는 것이 좋다는 권고와 상관없이, 석인님은 25mV 의 과다 출력을 맞추어 놓으시고, 대신 볼륨을 9시 방향으로 낮추어 조정함으로써, '힘찬'소리를 즐기고 계시는 것으로 보입니다.(실제출력은 서마지기님께서 아래 정정을 해 주셨습니다)
서마지기님의 권고에 따르면, 출력을 1/5로 줄여야 하는 것인데도, 본인께서는 '힘차게 울려주는 맛'이 있다고 만족하시니, 참 다행스럽습니다. (그래도 서마지기님께서 카트리지-Load 임피던스의 불균형으로 인한, 카트리지 음질의 변화를 우려하시니, 자세히 들어 보세요)
이론을 벗어나서, 실제 음악을 듣는데 큰 지장만 없다면, 또 음질의 변화를 느낄 수 없다면 ,시시콜콜 따질 것은 없을 것 같습니다.
재미있는 실제 경험을 밝혀 주셔서 고맙습니다.
즐거운 음악생활 늘 함께 하시길 기원합니다.
저의 Impedance 상합에 관한 새로운 해석입니다.
Supex SUT가 권장하는 카트리지의 임피던스(1.5-10 옴)를, Denon 103R의 내부임피던스가 현저히 벗어 났지만(40옴), SUT내에서 입력된 40옴 임피던스는 출력시 1:100의 증폭비로 인하여 SUT내에서 40x 100=4000옴(4kohms)이 됩니다.
프리앰프 전단에 걸리는 입력 전압은 0.25 x (47/47+4) x 100=23mV가 됩니다.
Ortofon mc 20의 볼륨이 12시에 있어 청음에 적합했고, 이것에 미루어 Denon 103R을 9시방향에 볼륨을 조정하면, 약 오르토폰 Gain의 3/4 크기 정도가 Denon 103R의 신호세기가 될 것 같습니다. 즉, 23 x 3/4=17mV로, Denon 103R이 출력되어, 힘찬 소리가 나오는 것이 아닌가, 저 나름대로 추정을 해 보았습니다.
Ortofon T30의 Output Impedance와 소리의 크기(dB)의 설정 관계를 보면
Impedance(ohms) 3 6 12 24 48
dB 33 29 26 23 20
임피던스가 낮을수록 소리의 크기를 증폭 시키고, 높아지면 증폭율을 낮추고 있네요.
3 옴에서 Bass가 더 잘 들리고, 48 옴에서는 Bass가 거의 들리지 않는다고 (Dead Bass) 합니다.
카트리지의 output impedance와 승압트랜스의 Gain Ratio는 반비례 관계라고 볼 수 있겠습니다.
denon103R을 100:1승압 트랜스에 연결하면, 카트리지의 내부저항이 14옴이고, 승압트랜스의 입력 임피던스가 47000/100**2=4.7옴 이니, 반대로 승압트랜스의 임피던스가 카트리지 내부 저항의 1/3정도가 되는 무리한 사용이죠. 즉 카트리지의 코일에서 카트리지 출력 전압을 75%까먹는 꼴이라 실제로는 트랜스의 출력이 25/4=6.25mV에 지나지 않는 경우겠군요.
이런 사용은 트랜스의 특성이 강하게 나타나서 카트리지의 음질이 많이 변할 것 같군요.
이와 같이 약간의 계산을 하지 않으면 엉뚱한 결론으로 미신을 만들게 되죠. 그래서 무조건 승압트랜스의 입력 임피던스가 카트리지의 내부저항의 3배 이상이 되어야 하고, 그 경우에서 승압비로 5mV 에 맞추라고 하는 것이죠. 이 것을 지키지 않고 뭐라하는 것은 실증을 해보지 않으면 엉타리 미신이 되는 것이랍니다.
MC카트리지를 위한 SUT(승압트랜스) 선정시 먼저 승압비를 맞추고나서 임피던스를 맞추는데,
-승압비는 포노앰프 mm입력단 전압이 5mv정도가 되도록 맞추되, 3mv-10mv사이를 벋어나지 않토록 해야한다는 것과 간단한 계산법은 이해를 했습니다.
(카트리지 출력전압 * 승압비 = 5mv)
-임피던스를 맞추는 문제는 입력임피던스의 정의가 확실하지 않고, 몇몇용어가 비슷한 의미로 혼용됨으로 인해 나름 이해하기가 어려웠습니다.
그간 실용오디오에 자료를 올려주신 분들의 글들을 보면서 사용자 입장에서 나름대로 이해하기를
.카트리지의 내부저항치보다 SUT의 입력임피던스가 3배이상(2.5-7배)이 되도록 선정하고
.이범위를 벋어 날 경우에는 포노앰프 mm입력단에 표준값으로 고정설치되어 있는 47k오옴과 병렬로 SUT 2차측(출력측)에 적정값의 저항(로딩저항)을 연결하여 SUT 입력임피던스값을 조정할수 있다는 것이었고
.이때 병렬저항(로딩저항)값 계산법은
R=R1*R2/(R1+R2) (:여기서 R은 합성로드저항, R1은 47k오움, R2는 병렬저항)
SUT 입력임피던스=합성로드저항/승압비의 제곱
으로 이해를 했고 이 공식을 적용해서 계산해본 결과,
룬달트랜스로 승압트랜스를 조립제작하는 DHTSOUND의 승압비,로드임피던스,병렬저항치 데이터테이블과 일치하는
결과를 얻었습니다.
이 결과를 토대로, SUT에서의 입력임피던스란? SUT 2차측(출력측) 로드임피던스를 승압비의 제곱으로 나누어, SUT 1차측(입력측) 임피던스로 환산한 값이라는 것을 알게되었습니다.
-허용한도 내에서의 최상의 음질을 위한 승압비와 입력임피던스값은 연결한 기기에 따라, 듣는사람의 취향에 따라 조금씩 다를 것으로 추정되며
따라서 승압비를 선정한 뒤 조금씩 입력임피던스수치의 변화를 주면서 튜닝을 해 나가야 할것으로 이해 했습니다.
입력임피던스는 고정식으로 조정할 수 없게되어 있는 것도 있고, 제작자에 따라 SUT에서 또는 헤드앰프가 내장된 포노앰프에서 조정하도록 한 모델들이 있음을 알게 되었습니다.
내 그렇습니다. 앰프의 포노단자(47k옴 입력단자)에 연결한 승압 트랜스의 임피던스를 승압트랜스의 출력측에 병열저항으로 줄일 수가 있습니다.
그러나, 정상적인 MC카트리지용 승압트랜스를 사용하는 경우에는 카트리지가 바라보는 쪽(승압트랜스의 입력측)의 임피던스가 큰 것이 카트리지 내부 저항에서 깍아 먹는 신호 전압이 작아서, 임피던스를 낮추는 수단은 별로 추천하지는 않습니다.
다만, MC 승압 트랜스가 아닌 다른 용도의 트랜스를 승압비가 좋다는 이유로 사용할 때 그 트랜스의 원 목적의 임피던스에 맞추어 주는 것이 좋습니다.
트랜스를 설계할 때, 저역의 특성과 출력 임피던스로 코어의 크기와 권선수를 결정하고, 고음의 개선을 위해 여러 방법의 분활감기를 비교하여 필요한 특성에 맞는 방법을 결정하여 만듭니다. 그래서 임피던스가 달라지면 주파수 특성 즉 음질이 달라집니다.
트랜스포머의 특성은 믿을 수가 없어서, 현대적인 MC에서는 트랜스보다 앰프를 권장하는 것입니다.
승압트랜스의 입력 인피던스가 카트리지의 내부 저항 보다 3배 이상이 되지 않으면, 카트리지 내부 저항에서 카트리지의 출력 전압을 크게 까먹어 버리기에 이 조건은 무조건 지켜야 되는 것이고(T-30 의 계산의 경우는 거의 5 배를 사용함), 포노 입력단을 사용한다면 포노 앰프의 허용 입력 신호 전압에 맞추어 주어야죠. 이 조건이 맞지 않는 사용으로 어떻다고 하는 것은 잘못 사용한 것을 가지고 뭐라고 하는 꼴이죠.
