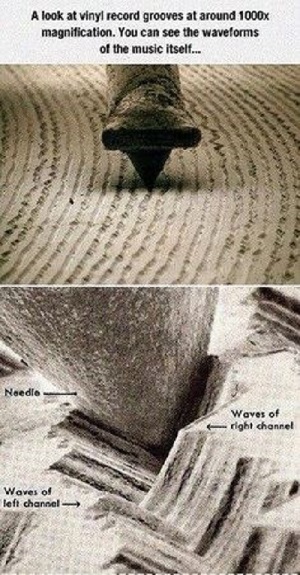

자세히 딜다본 소릿골이 이렇게 생겼답니다
이거 하나 잘 긁어 내 보겠다고 그 난리부르스인가 봅니다
저야 맨눈으로도 잘 보이니 레코드 플레이 할 때마다 한번씩 훑어보지만서두
안경, 루뻬 다 동원해도 안보이시는 분들을 위하여.......
요래 생겨서 바늘 모냥이 그렇게 다양한거겠지요
그나저나 먼지 잘 끼게 생겼네요~^^
사이트 로그인
사이트 로그인
자세히 딜다본 소릿골이 이렇게 생겼답니다
이거 하나 잘 긁어 내 보겠다고 그 난리부르스인가 봅니다
저야 맨눈으로도 잘 보이니 레코드 플레이 할 때마다 한번씩 훑어보지만서두
안경, 루뻬 다 동원해도 안보이시는 분들을 위하여.......
요래 생겨서 바늘 모냥이 그렇게 다양한거겠지요
그나저나 먼지 잘 끼게 생겼네요~^^
저게 보인다면 눈이 현미경이여서 일상생활하는데 지장이 많을 듯~ㅋ
더러운 것이 많이 보여서리~
유익한 정보 감사합니다.

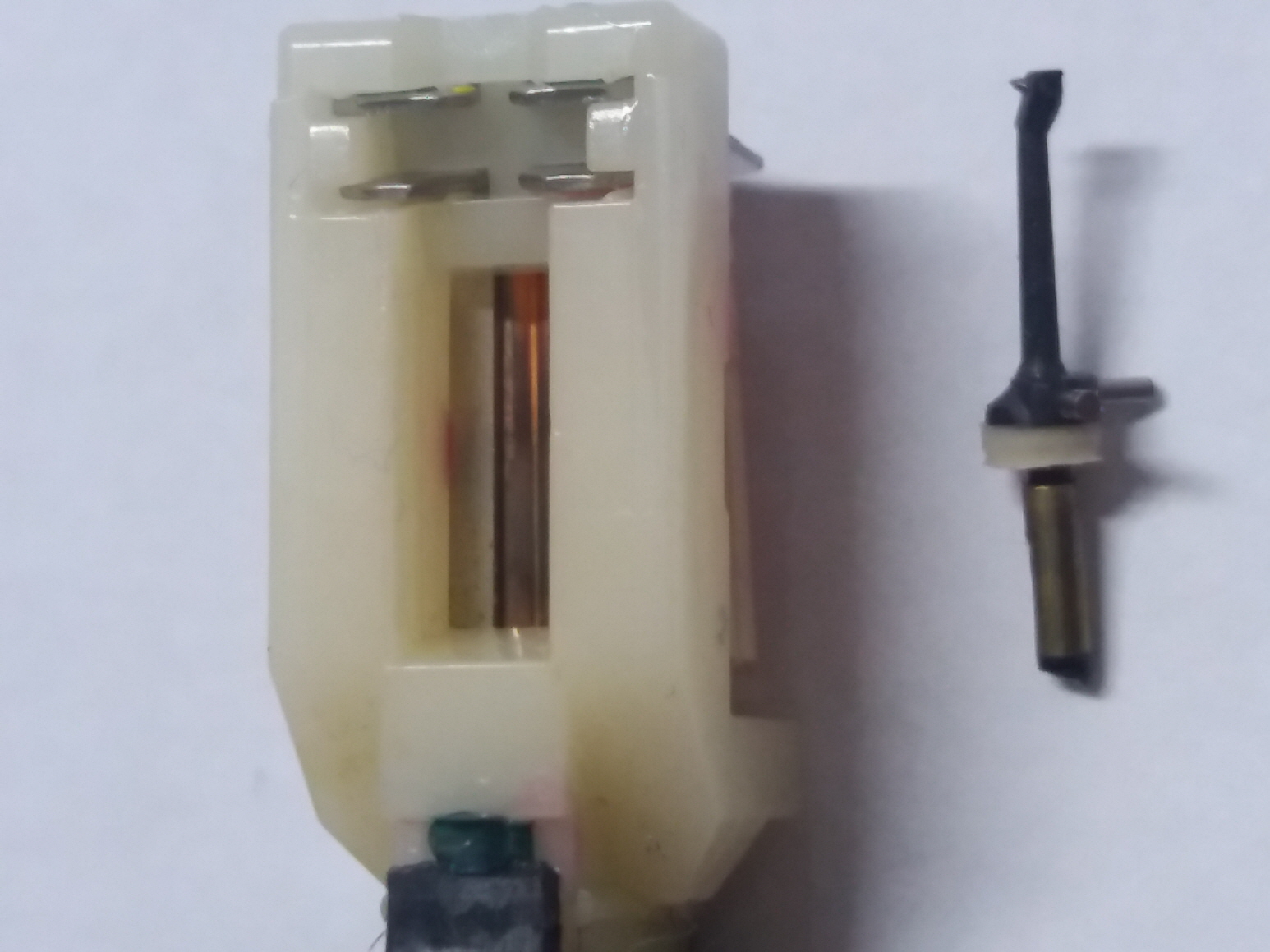

현미경으로 봐야 될 만큼 소릿골이 미세하기에 조금에 오차에도 상당한 차이가 있습니다. 손으로 잡고 있어도 소리는 나옵니다. 실제로 1도 정도의 오차를 잡기 위해서 날고뛰는 전문가들이 그 난리를 떠는 겁니다 비전문가는 절대 이해 못 합니다 그보다 하나에 팁에서 좌우가 섞이지 않고 분리되는 것이 더 신기하지 않나요 다이아몬드는 직진성 때문에 분리가 된답니다. 서마지기님 글을 읽으며 가만히 생각해 보니 다이아 팁이 음분리 하고는 상관이 없을 것이라 생각 듭니다 카트리지를 분해해서 보면 나뭇가지 같은 자석 두 개가 (좌 우측) 두 개의 코일 앞에서 알짱거리며 전류를 발생시키는데..이래서 미신을 믿으면 안됩니다. 내일 회사가서 이해를 돕기위해 분해 사진 올려 볼께요.

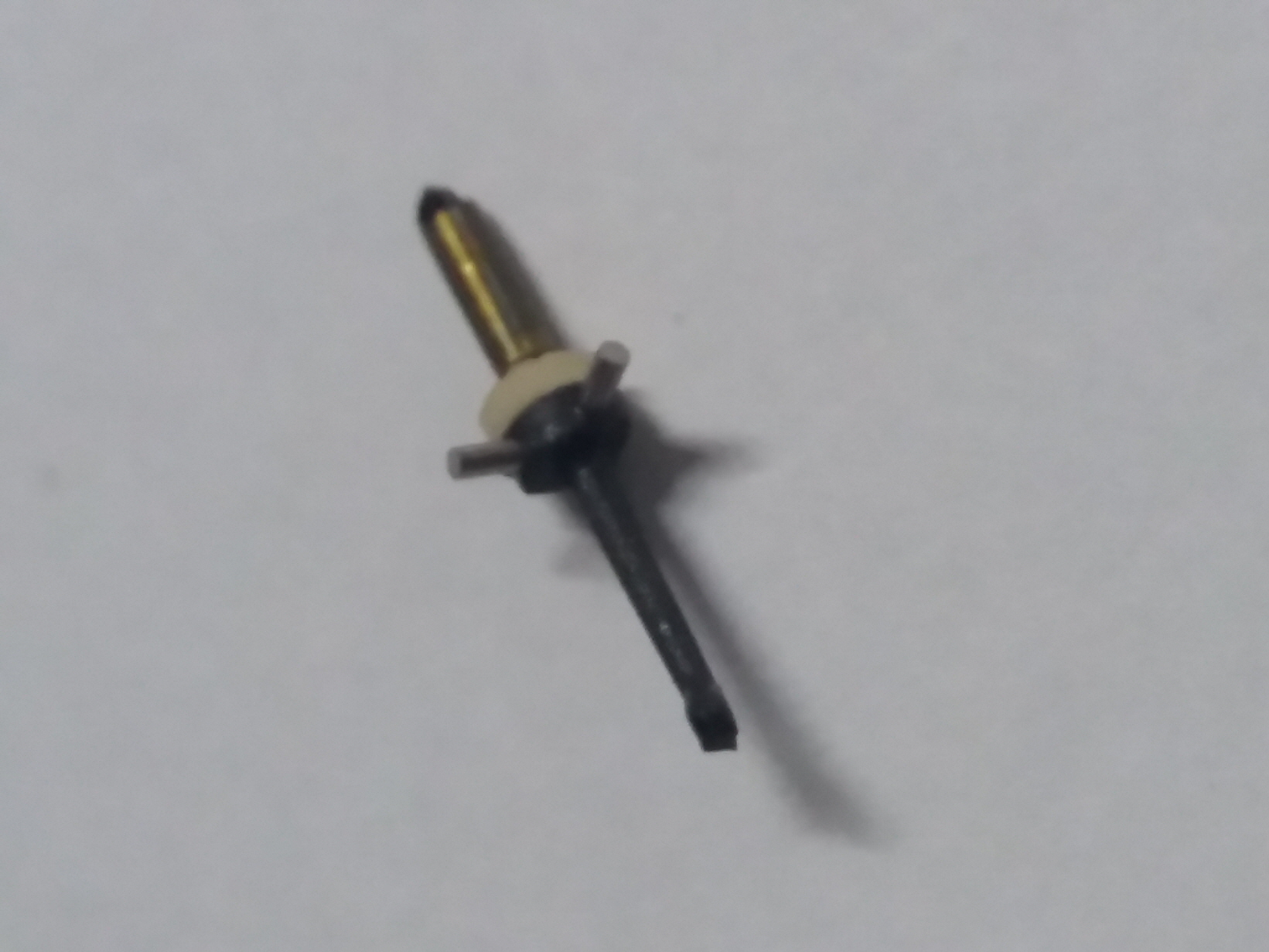

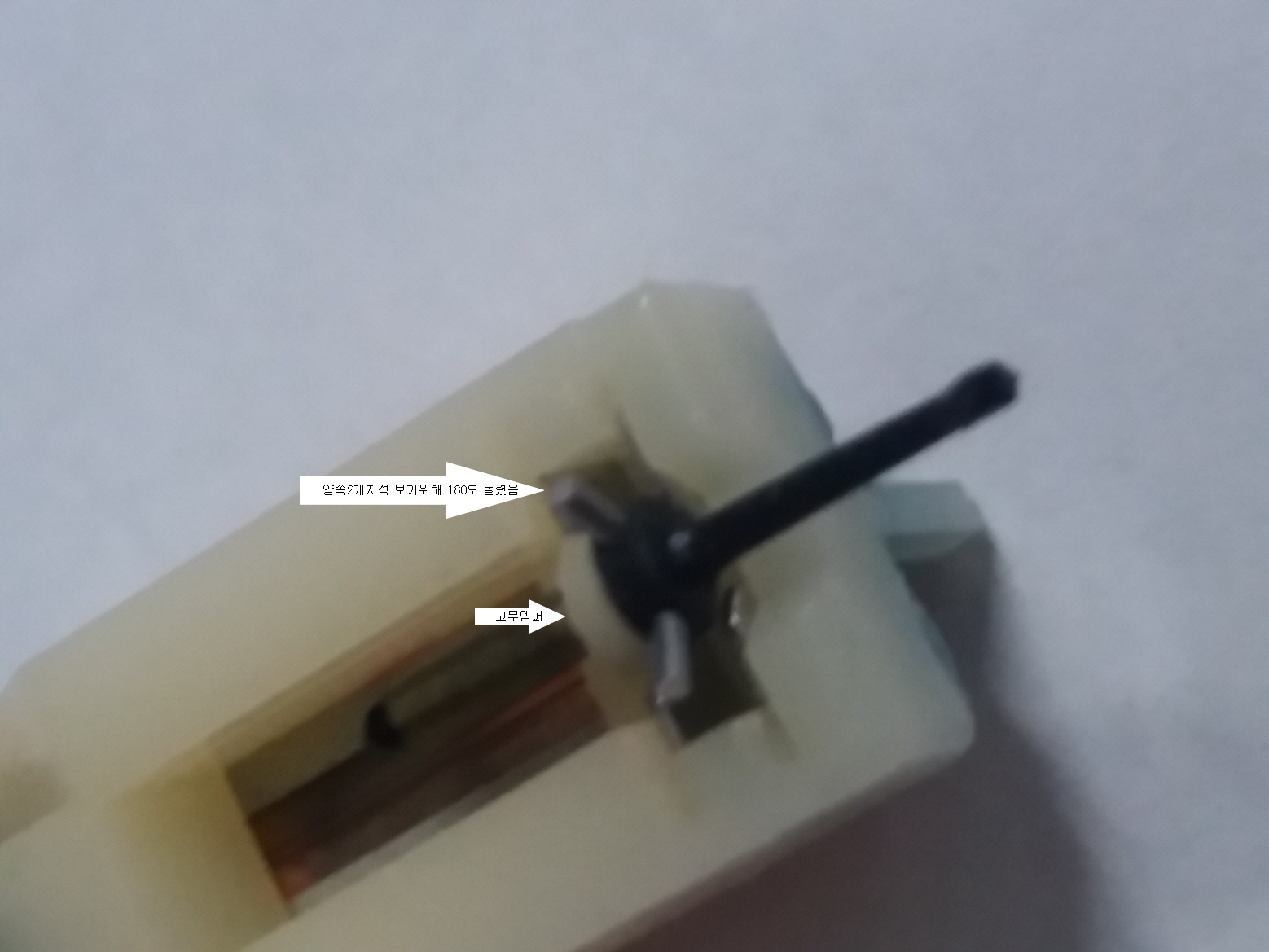

메이커에 따라 조금씩은 다르겠지만 대략은 이러합니다. 구조를 보면 실제로 자석의 움직임은 극히 적은 미크론 단위로 움직일것 같습니다.
SP 디스크의 소리골의 상부 폭이 150미크론으로, 수평으로 신호로 기록할 수 있는 범위는 소리골 폭과 비슷한 좌우 각각 150미크론 정도입니다. SP에서는 스테레오 신호가 없어서 수직측 움직임(소리골의 폭의 변화)은 없습니다.
축음기에서는 이 소리골을 진동판과 연결된 강철침을 진동시켜 소리를 내었죠. 진동판에서 어느 정도 소리 크기를 내기 위해 이 정도는 되어야 했습니다.
LP는 모두 전자식 카트리지를 위한 디스크로, 12인치 판의 단면에 20분 조금 넘는 시간을 기록을 목표로 소리골의 평균 상부폭을 50미크론 정도로 정해 졌습니다. 스테레오 신호에서는 폭이 계속 변하기에 평균 값으로 이야기 합니다.
실제 기록의 한계는 수평이(모노신호) 좌우 각각 50미크론 정도이고, 수직측(스테레오 신호, 모양을 소리골의 폭 변화)은 상하 각각 25미크론이 최대치입니다. 수평측 움직임 범위는 그루브간의 간격을 조정하면서 더 넓게 만들 수 있으나, 수직은 절대적인 한계치입니다.
LP디스크에서 수평측(모노신호)으로 기록 할 수 있는 최대 폭이 +-50미크론보다 더 크게 기록이 가능합니다.
카트리지의 수평측 좌우 최대 재생 가능 진동 범위(Trackability)는 카트리지의 중요 규격 중 하나로, 테스트 디스크에서 50미크론에서 120미크론까지 측정할 수 있습니다.
대부분의 카트리지가 찌그러짐이 크지 않은 수준에서 따라갈 수 있는 폭은 60~80미크론 정도입니다. 고급일 수록 더 넓은 범위에서 찌그러짐이 작겠죠.
수직측(스테레오 신호)은 +-25미크론을 넘으면 바늘이 빠져서 튀어버립니다. 보통 20미크론 정도를 넘지 않게 제작됩니다.
모노신호를 기록할 수 있는 크기 한계와 스테레오 신호를 기록할 수 있는 크기 한계가 다르기 때문에, 큰 진폭이 필요한 저음 스테레오 신호는 억제하여 LP를 만들어야 합니다. 모노의 신호 특성과 스테레오 신호 특성을 다르게 기록하기 위해, 좌우 스테레오 신호를 수평측 기록(모노신호(R+L))과 수직측 기록(스테레오 신호(R-L))로 만들어서 기록합니다. 사람의 귀가 소리의 크기 차이로는 낮은 음의 방향을 잘 인지 못하는 능력을 최대한 이용합니다.
