이 회로도는 wega typ 511 모델입니다
사연은 다름 아니오라 이 모델을 갖고 계신분께서 고장 증세를 알게 되엇읍니다
고장증상은 전원을 넣고 10분후 라디오 진공관 전부가 전원이 죽는다고 하였읍니다
주파수 창 불빛만 남긴체 모든 진공관 불빛의 죽는다고 하니 대강 돌팔이 눈짐작으로 회로도를 흘쳐보앗읍니다
그리고 그분 말마따나 진공관 전원을 한번에 다 죽는다고 하였는데 회로도를 보니 히터선은 전부 공통으로 연결을
되엇으니 한번에 죽는건 이해가 됩니다
대강 증상 대처법은 브릿지 다이오드가 열받았을때 다이오드 2차측 전압 체크를 해보고
저항 R115 가만히 만져보아 온도 차이을 보아야 되지 않을까 합니다
전압은 양단 전압 측정 저상일때 그리고 죽을때 측정을 해보면 해결 될지 않을까 합니다
브릿지 다이오드 불량은 아닌듯 하고 가장 의심 스러운건 R115 1.2K 저항입니다
혹 광주광역시 주변에 수리점 정보를 추천을 받습니다
저가 그분에게 도움을 주고 싶읍니다
좋은분 추천을 해주신 분에게 천혜향 한박스 선물을 보내드립니다
진공관 앰프
브리지 다이오드는 히터와는 무관합니다.
고압용이므로 손데면 위함합니다.
회로상으로는 이해가 안되는 군요.
특히 히터의 결선이 의문입니다.
흔히 쓰는 직열 연결은 아닌듯하고요.
관마다 히터 한쪽을 어스로 떨어뜨렸기 때문입니다.
또한 트렌스로 보면 히터 쪽 배선에 2*7v /0.3a 라는 글자가 있는데...
의미가 이해가 안되는 군요.관이 훨씬 많은데 2개라니???

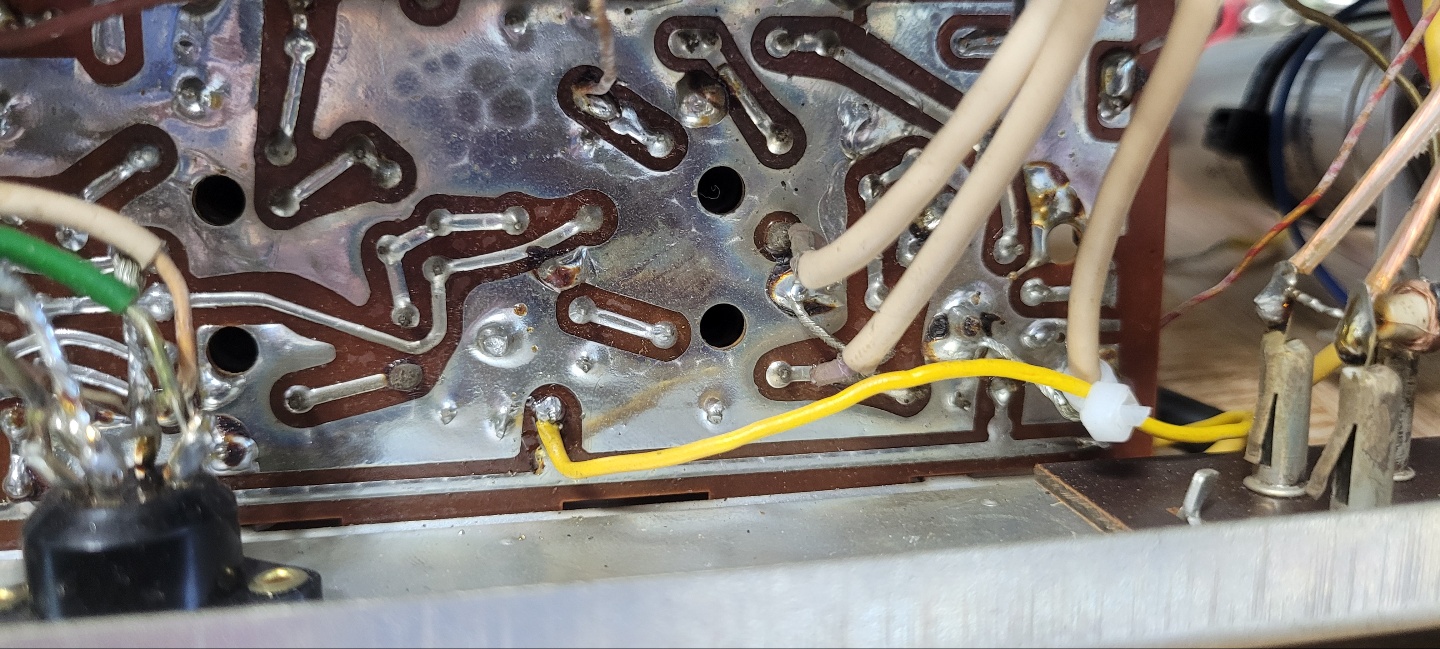

사진을 본데도 라디오는 워낙 배선이 어지러워 보기 힘들거 같고요.
역시 전문가를 찾으시는게 쉽겠네요.
제대로 돈 주고는 고쳐주는 업자가 있을런지 의문이군요.
