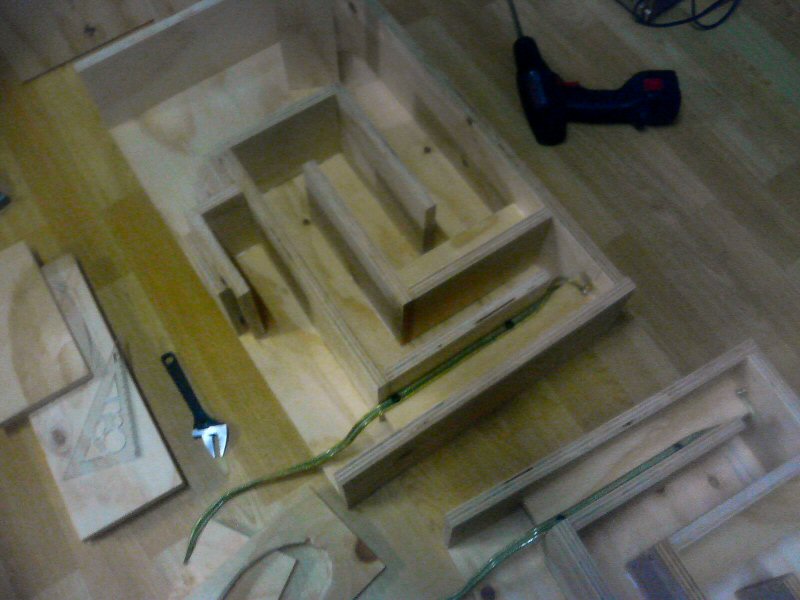

얼마전에 자작한 알텍 405-8HT 유닛을 이용한 백로드혼 입니다.
포스텍스 103E 권장 인클로우저보다 크기가 작아서, 합판 1장으로
제작이 가능한 것이 장점입니다.

제작비용은...

미송합판 18mm 1장 26,000원
목공소 재단비     20,000원
목공풀             4,000원
스피커단자        10.000원
스피커유닛 중고   45,000원
-----합계-----   105,000원

기타 공구 구입비
구멍뚫는 홀쏘 2만, 직쏘,전동대패,목공줄..대략 10만원정도
손가락 다쳐서 병원비 5만원, 흘린 피값(돼지갈비3인분X3번)5만???

winisd에 포함된 주파수발생기로 저역테스트를 해보니,
55hz까지는 소리크기가 크게 차이나지 않고 50hz에서는 뚝떨어집니다.
40hz에서는 좀 웅거리긴한다는 정도, 30hz에선 반응없습니다.

초저역이 없긴하지만, 저역의 울림이 풍성하고 부드러워서 저역부족의
느낌은 없습니다.
Atachment
첨부 '2'
Facebook Twitter Google Pinterest
위로 아래로 댓글로 가기 인쇄 첨부
에디터 선택하기
?
Comments '3'
  • profile
    박덕교 2007.07.30 23:30
    전 포스텍스 206시그마 유닛으로 자작할려는데
    DIY 하는곳에 의뢰했더니 수입 소나무로 재단만 해주는데도 30만원을 달라네요 ㅠ,ㅠ,ㅠ,
    저도 합판으로 방향전환을 해야겠네요 ..
    보기 좋습니다
    댓글
  • ?
    김영호 2007.08.26 04:21
    박덕교님 포스103과 시그마 206은 스팩이 거의 2.5배 정도 됩니다. ^^ 그리고 수입소나무라고 하셨는데, 백로드혼의 경우는 다른 스피커와 달리 부자재가 많이 들어가고 신축에 따른 변형이 있는 재질의 목재를 쓰시면 나중에 많은 후회를 하시게 될지 모릅니다. ^^

    일단 설계도나 도면을 구하셔서 재단을 하실 때 좌, 우, 후면판은 0.5mm정도 크게 재단을 하신다음 습기가 차지 않는 곳에서 잘 말리신 후 작업을 하시는 것이 좋습니다. 질이 좋은 미송합판을 구하시기가 힘드시고, 절단면이 고르지 않은 경우가 많아 작업에 많은 공이 듭니다.

    절단하는 것은 diy업체도 좋지만, 약간 규모가 있는 싱크제작업소도 절단을 잘 해 줍니다. 될 수 있는대로 절단기가 있는 업체를 선택하시는 것이 좋습니다. 손으로 절단하는 곳은 사실 각이 제대로 맞지 않고 나중에 대패등으로 손을 보아야 하니 번거롭지요.. 잘 말리시고 이후에 손이 안가도록 길이결 방향으로 요령있게 재단선을 그려서 주시면 됩니다....

    호피무늬 수입 미송합판은 가격이 거의 자작합판 수준에 가깝습니다. 참고하세요. 이동선이 있으시면 구입과 절단을 같이 할 수 있는 문현동 터널입구 근처에 있습니다.
    댓글
  • profile
    박덕교 2007.09.09 00:36
    좋은말씀 감사합니다
    아직 인켈8인치 통에 낑궈서 듣고 있어요 ㅎㅎㅎ
    친구넘이 오동나무원판을 구해준다고 해서 눈이 빠지게 기다리는 중입죠 ..
    아무래도 일단은 평판으로 들어보고 다시 방향을 정해볼 생각입니다
    즐거운 음악생활 하세요~~~^*^
